В предыдущей статье мы выяснили, что четырехосные седельные машины серии МАЗ-537 конструкции минского СКБ-1, производством которых занимался Курганский завод колесных тягачей (КЗКТ), заслужили славу самых распространенных и наиболее востребованных в Советских вооруженных силах тяжелых средств буксировки различных полуприцепных и прицепных систем, общее количество которых достигало нескольких сотен вариантов и тысячу исполнений.

Основу этого семейства составляли серийные варианты МАЗ-537 и МАЗ-537Г, на которые приходилось 80–90% всего производства КЗКТ. Их главной задачей являлась доставка на штатных полуприцепах по дорогам общего пользования и на местности бронетанковой техники, крупногабаритных грузов и специального оборудования. В системе РВСН применялись секретные исполнения тягачей и прицепных средств для транспортировки межконтинентальных баллистических ракет стратегического назначения, установки их на стартовые наземные позиции или в шахтные колодцы, буксировки крупных штабных и радиотехнических комплексов, перевозки спецоборудования и ракетного топлива.

Полуприцепной установщик тяжелых ракет шахтного базирования с тягачом МАЗ-537

Полуприцепной установщик тяжелых ракет шахтного базирования с тягачом МАЗ-537

В первую очередь — буксировка

Главной задачей курганских тягачей являлось транспортное обеспечение всех подразделений Советских вооруженных сил, для чего были созданы тяжелые низкорамные полуприцепы-трейлеры со средствами погрузки, крепления и разгрузки перевозимых грузов, а также специальные прицепы и тележки для перемещения ракетных систем.

С машинами МАЗ-537 первого выпуска агрегатировались трехосные 52-тонные низкорамные полуприцепы МАЗ-796 с военным кодом 3-ППТ-52, выпущенные Минским автозаводом небольшой партией для перевозки танков и самоходных артиллерийских орудий.

Седельный тягач МАЗ-537Г с трехосным полуприцепом МАЗ-796 (из архива НИИЦ АТ)

Седельный тягач МАЗ-537Г с трехосным полуприцепом МАЗ-796 (из архива НИИЦ АТ)

В 1963 году в Минске приступили к серийному выпуску нового двухосного 50-тонного войскового полуприцепа МАЗ-5247Г (2-ППТ-50) с восемью односкатными колесами на балансирной подвеске и задними откидными аппарелями для перегрузки бронетехники массой до 68 т, в том числе танков Т-54. Их барабанные тормоза имели пневматический привод от тягача, а на «гуське» хранились два запасных колеса. Максимальная скорость такого автопоезда на шоссе была ограничена величиной 50 км/ч.

На параде в Минске танки Т-54 на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

На параде в Минске танки Т-54 на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

Перевозка танка Т-54 и мостоукладчика МТУ на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

Перевозка танка Т-54 и мостоукладчика МТУ на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

Позднее это производство перевели на Челябинский машиностроительный завод автомобильных и тракторных прицепов (ЧМЗАП), где под маркой ЧМЗАП-5247Г полуприцеп оставался в производстве до 1979 года.

Без существенных изменений он применялся в качестве транспортной машины при перевозке и демонстрации ряда боевых ракет и вооружения различных видов Вооруженных Сил СССР, установленных на специальных ложементах непосредственно на открытой грузовой платформе.

На Красной площади полуприцеп МАЗ-5247Г с ракетой РТ-15 средней дальности

Так в начале 1970-х на парадах в Москве появился макет 12-метровой баллистической ракеты РТ-15 среднего радиуса действия, входившей в состав подвижного комплекса 15П696 на гусеничном ходу.

В сцепе с машинами МАЗ-537 использовали также двухосные 25-тонные полуприцепы МАЗ-5248 с односкатными колесами, унифицированными с тягачами, которые первоначально были рассчитаны на работу с автомобилями МАЗ-535В. В Военно-морских силах СССР их реконструировали и применяли для транспортировки межконтинентальных баллистических ракет для подводных лодок.

Доработанный полуприцеп МАЗ-5248 для перевозки морской ракеты Р-29 (из архива J. Vollert)

Доработанный полуприцеп МАЗ-5248 для перевозки морской ракеты Р-29 (из архива J. Vollert)

Полуприцеп МАЗ-5248 с ракетой Р-29РМ для подводных лодок (из архива А. Широкорада)

Полуприцеп МАЗ-5248 с ракетой Р-29РМ для подводных лодок (из архива А. Широкорада)

В 1970-е годы на них устанавливали двухступенчатые ракеты Р-29 длиной 13 м со стартовой массой более 33 т. В 1980-е упрощенный прицеп служил в ВМФ для перевозки 15-метровой трехступенчатой ракеты Р-29РМ, масса которой в боевой готовности превышала 40 т.

В 1976 году в Челябинске приступили к выпуску трехосного 52-тонного полуприцепа ЧМЗАП-9990 (3-ППТ-52) оригинальной конструкции с 12 односкатными колесами с широкопрофильными шинами, разнесенных попарно в шесть двухколесных тележек на подвеске с резиновыми упругими элементами. Обычно на нем стояли восемь запасных топливных баков общей вместимостью 1 000 литров с электрическим насосом для перекачивания горючего на тягач. Допустимая скорость движения этого автопоезда возросла до 60 км/ч.

Тягач МАЗ-537Г с трехосным 52-тонным танковым полуприцепом ЧМЗАП-9990 (фото автора)

Тягач МАЗ-537Г с трехосным 52-тонным танковым полуприцепом ЧМЗАП-9990 (фото автора)

Транспортировка среднего танка Т-55 на полуприцепе ЧМЗАП-9990 (из архива C. Schulze)

Транспортировка среднего танка Т-55 на полуприцепе ЧМЗАП-9990 (из архива C. Schulze)

Появление новых видов ракетного вооружения потребовало срочного создания собственной секретной области по разработке и мелкосерийному изготовлению семейств специальных колесных средств, применявшихся только в РВСН. Они представляли собой особые низкорамные прицепные и полуприцепные двух- и трехосные транспортные тележки, на которых из хранилищ или железнодорожных вагонов на стартовые позиции доставляли различные виды баллистических ракет. Машины регулярно появлялись на парадах на Красной площади, демонстрируя всему миру огромную военную мощь Страны Советов. Балластные тягачи МАЗ-537А вывозили на двухосных прицепных тележках тяжелые баллистические ракеты Р-16, Р-36 и орбитальные ГР-1.

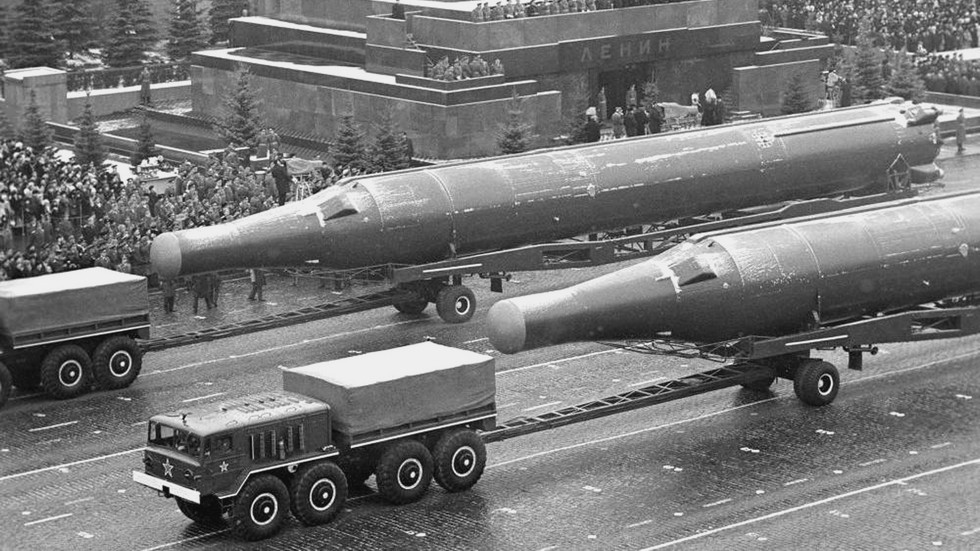

Тягачи МАЗ-537А с двухосными тележками для баллистических ракет Р-36

Тягачи МАЗ-537А с двухосными тележками для баллистических ракет Р-36

Седельные тягачи МАЗ-537В буксировали специальные восьмиколесные полуприцепы с массивными цилиндрическими пусковыми контейнерами с ракетами комплекса противоракетной обороны А-35 «Алдан», защищавшего Москву и Центральный регион.

Тягач МАЗ-537В буксирует контейнер с ракетой комплекса ПРО А-35. 1967 год

Тягач МАЗ-537В буксирует контейнер с ракетой комплекса ПРО А-35. 1967 год

С 1964 года на низкопрофильных трехосных тележках доставляли межконтинентальные ракеты Р-26 с дальностью стрельбы 10,5 тыс. км, весившие 87 т. С появлением в советском военном арсенале еще более крупных и тяжелых ракетных комплексов для их транспортировки и установки на стартовые позиции были разработаны уникальные транспортно-перегрузочные и установочные системы, для буксировки которых также применяли минские тягачи.

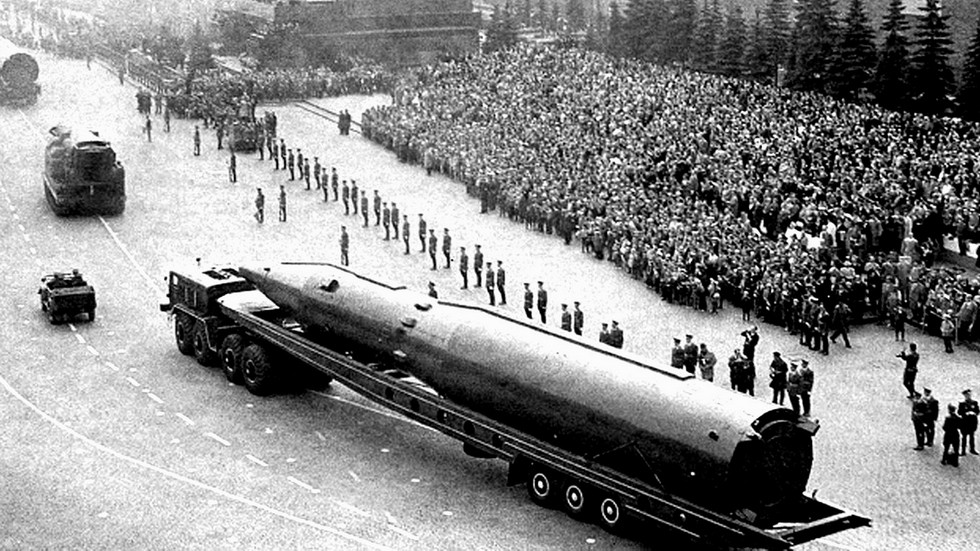

На Красной площади межконтинентальная ракета Р-26 на трехосной тележке. 1965 год

На Красной площади межконтинентальная ракета Р-26 на трехосной тележке. 1965 год

Новая профессия — обслуживание ракетных комплексов

Менее распространенным и незаметным со стороны назначением тягачей серии МАЗ-537 являлась буксировка специальных полуприцепов-цистерн для заправки топливом самолетов и ракетных систем. На крупных военных аэродромах применялись автономные двух- и трехосные топливозаправщики ТЗ-30 и ТЗ-60 вместимостью 30 и 60 тыс. л соответственно. Для транспортировки и заправки топливом ракетных комплексов служили специальные теплоизолированные цистерны со средствами раздачи, перемешивания в пути, поддержания постоянной температуры и давления, работавшие с тягачами МАЗ-537Д, оборудованными генераторной станцией.

Тягач МАЗ-537 с трехосным аэродромным топливозаправщиком ТЗ-60

Тягач МАЗ-537 с трехосным аэродромным топливозаправщиком ТЗ-60

Основными спецзаправщиками РВСН являлись автоцистерны ЗАЦ-1 для доставки ядовитого амила (окислителя ракетного топлива) и ЗАЦ-2 для заправки ракетных систем токсичным гептилом. Полная масса таких автопоездов достигала 77 т, максимально допустимая скорость — 40 км/ч.

Тягач МАЗ-537Д с полуприцепной цистерной ЗАЦ-1 для заправки ракет амилом

Тягач МАЗ-537Д с полуприцепной цистерной ЗАЦ-1 для заправки ракет амилом

Полуприцепная автоцистерна ЗАЦ-2 для заправки ракетных систем гептилом (фото Л. Гоголева)

Блок управления заправщика ЗАЦ-2 в шкафах с левой стороны машины

Блок управления заправщика ЗАЦ-2 в шкафах с левой стороны машины

Для расширения возможностей новых зенитных ракетных систем (ЗРС) С-300 были созданы мобильные подъемные антенные вышки серии 40В6 с тягачами МАЗ-537. Их монтировали на специальных длиннобазных полуприцепах с гидравлическими цилиндрами для подъема вышек в вертикальное положение. При помощи автокранов на них устанавливали посты радиосвязи, радиолокации и разведки, позволявшие в условиях лесистой и горной местности обнаруживать маловысотные воздушные цели и обеспечивать наведение на них средств ПВО. Первые варианты вышек 40В6 и 40В6М имели полезную высоту 24–25 м. Новая система 40В6МД с дополнительной съемной секцией обеспечивала подъем оборудования на высоту 39 м.

Полуприцепная 25-метровая вышка 40В6М с тягачом МАЗ-537Г в транспортном положении

Полуприцепная 25-метровая вышка 40В6М с тягачом МАЗ-537Г в транспортном положении

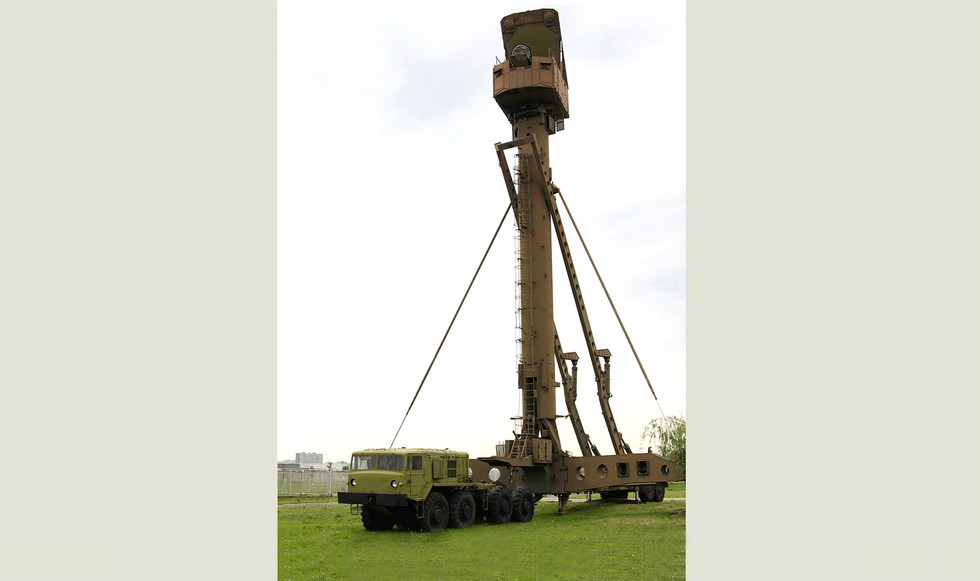

Развернутая вышка 40В6М для радиолокатора комплекса С-300 (фото Е. Певзнера)

Секретная миссия — перевозка и установка ракет

До сих пор эта тема остается белым пятном в истории военных автомобилей и ракетной техники, хотя сами по себе полуприцепные транспортные и установочные машины представляли собой достаточно простые незамысловатые конструкции. В эту область седельные тягачи МАЗ-537 пришли уже на третьем этапе ее развития. К тому времени появились наиболее крупные и тяжелые стратегические ракеты с ядерными боезарядами, которые надо было с особой осторожностью довезти до стартовой позиции, поднять в вертикальное положение и поместить в шахтную пусковую установку (ШПУ). Для этой цели были созданы одиночные полуприцепные установщики ракет, находившихся внутри герметических транспортно-пусковых контейнеров (ТПК), а их доставку из укрытий или железнодорожных вагонов на технологическую площадку стартового комплекса обеспечивали многоосные транспортно-перегрузочные агрегаты (ТПА).

Транспортно-загрузочная машина 15У39 с тягачом МАЗ-537Д. 1968 год

Транспортно-загрузочная машина 15У39 с тягачом МАЗ-537Д. 1968 год

Одними из первых ракетных установщиков на шасси 537-й серии в 1968 году были машины 15У39 и 15У40 для доставки и установки в ШПУ ступеней межконтинентальных ракет серии РТ-2. Для их буксировки применялся спецтягач МАЗ-537Д, от которого ток поступал на тяговые электромоторы всех ведущих колес полуприцепа. По договору ОСВ-2 ракеты были уничтожены вместе с системами их обеспечения.

Машина 15У98 с тягачом МАЗ-537 для установки в ШПУ баллистических ракет

Машина 15У98 с тягачом МАЗ-537 для установки в ШПУ баллистических ракет

Классический двухосный полуприцепной установщик ТПК 15У98 (УТПК-1) образца 1975 года с тягачом МАЗ-537 был оборудован сварной стрелой с рельсовыми направляющими, подъемными гидроцилиндрами и полиспастовой системой погрузки межконтинентальных ракет УР-100 и опускания их в ШПУ. Громоздкая машина длиной около 19 м имела полную массу с ракетой — 68 т.

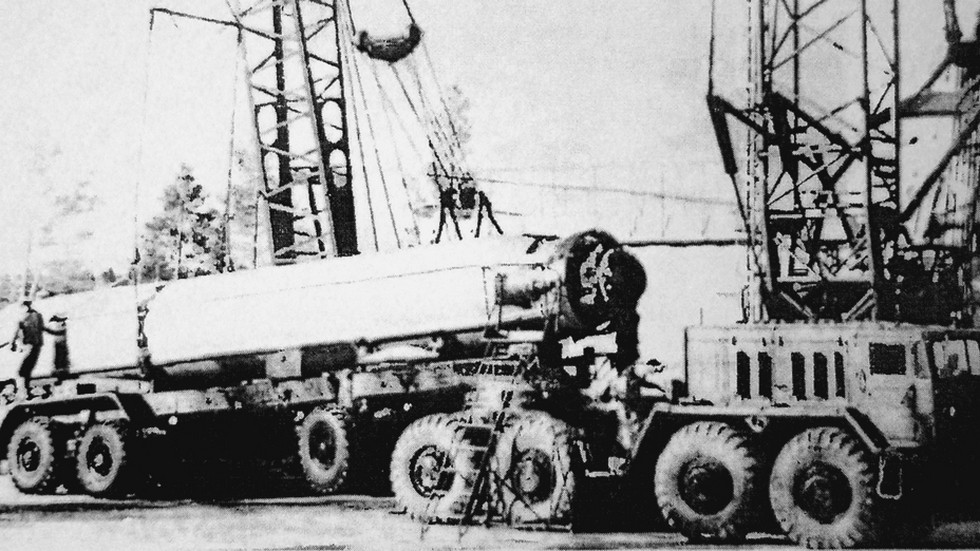

Перегрузка ракетного контейнера с установщика 15У98 в шахтную пусковую установку

Перегрузка ракетного контейнера с установщика 15У98 в шахтную пусковую установку

Модернизированный вариант 15У164 с мощной опорной рамой и удлиненной подъемной стрелой был создан для загрузки в ШПУ 34-метровых ракет Р-36М и обитаемых контейнеров командных пунктов ракетных комплексов. Его длина достигала 26,5 м, боевая масса — около 70 т.

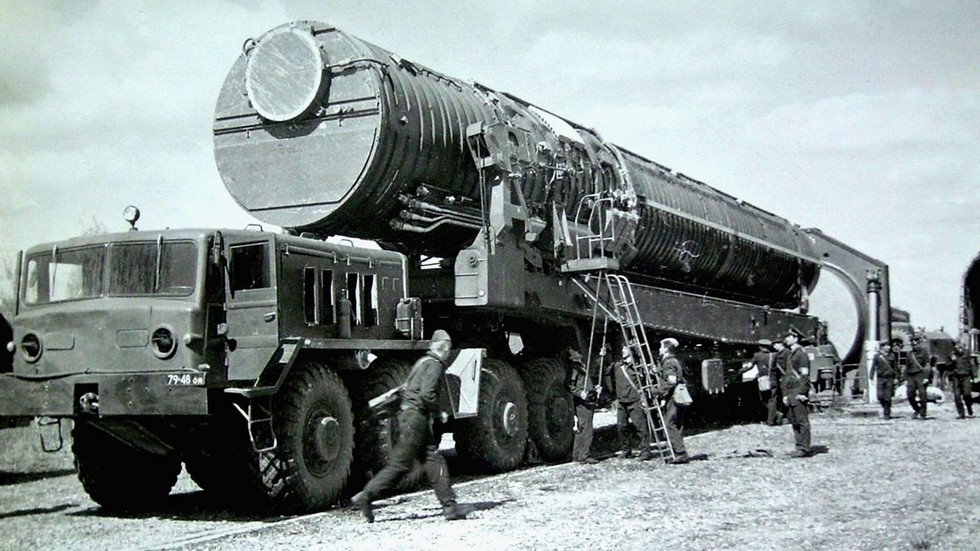

Полуприцепной установщик 15У164 для перегрузки тяжелых ракет Р-36М. 1980 год

Полуприцепной установщик 15У164 для перегрузки тяжелых ракет Р-36М. 1980 год

Самый крупный стреловой установщик межконтинентальных ракет (фото Л. Гоголева)

Для перевозки ТПК с модернизированными 24-метровыми ракетами УР-100 использовался трехосный длиннобазный ТПА с тягачом МАЗ-537Е. Полуприцеп оборудовали шестью небольшими управляемыми односкатными колесами, задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами и сварным основанием с продольным рельсовым путем для бескрановой перегрузки ракеты. Длина всего агрегата достигала 41 м.

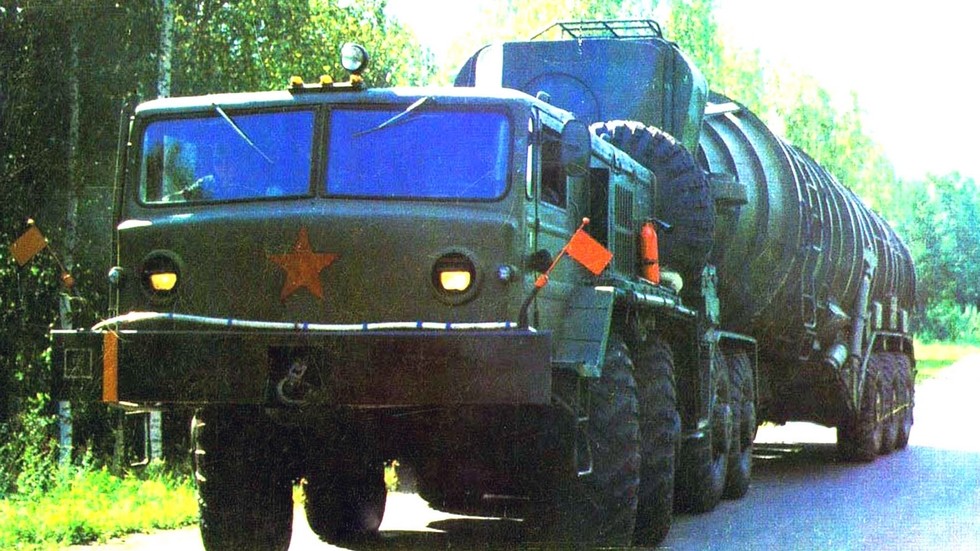

Тягач МАЗ-537Е с транспортно-перегрузочным агрегатом для ракет серии УР-100

Трехосный длиннобазный полуприцепной ТПА со всеми управляемыми колесами

Еще более крупным многоосным ракетным установщикам и уникальным транспортно-перегрузочным автопоездам мы посвятим специальную статью.

Простая профессия — ремонт и эвакуация

Ограниченную гамму нехарактерных для 537-й серии машин составили доработанные шасси седельных тягачей МАЗ-537Г с лебедками, на базе которых были созданы эвакуационные тягачи и машины технической помощи, принятые на вооружение Советской армии в конце 1980-х.

Опытный эвакуационный тягач ТК-7 — прототип машины КЭТ-Т. 1985 год (из архива НИИЦ АТ)

Опытный эвакуационный тягач ТК-7 — прототип машины КЭТ-Т. 1985 год (из архива НИИЦ АТ)

Предсерийный вариант тяжелого колесного эвакуационного тягача КЭТ-Т (из архива НИИЦ АТ)

Предсерийный вариант тяжелого колесного эвакуационного тягача КЭТ-Т (из архива НИИЦ АТ)

Первый опытный вариант тяжелого колесного эвакуационного тягача под обозначением ТК-7 был разработан в 21 НИИИ в 1984–1986 годах и собран на опытном заводе № 38. Мелкосерийный выпуск доработанной машины с военным индексом КЭТ-Т с 1987-го осуществлял воронежский Центральный авторемонтный завод № 172 (172 ЦАРЗ). Тягач снабжался специальным ремонтным и буксировочным оборудованием для оказания технической помощи в пути тяжелым многоосным автотранспортным средствам и их эвакуации на ремонтные базы на жестком буксире или в полупогруженном положении с использованием 15-тонной лебедки и подъемного приспособления с упорным сошником.

Тяжелый эвакуационный тягач на шасси МАЗ-537Г с 15-тонной лебедкой (фото автора)

Тяжелый эвакуационный тягач на шасси МАЗ-537Г с 15-тонной лебедкой (фото автора)

Эвакуатор КЭТ-Т колонны технического обеспечения военных парадов (фото автора)

Эвакуатор КЭТ-Т колонны технического обеспечения военных парадов (фото автора)

Мощный передний бампер позволял осуществлять функции толкача при перемещениях поврежденной техники и тяжелых грузов. В его комплектацию входили жесткие буксиры, такелажное оборудование, набор тросов, аппарат для резки металла, домкрат, специальный инструмент и осветительные прожекторы. КЭТ-Т до сих пор состоит в Российской армии. Его можно увидеть в составе машин сопровождения крупных войсковых автоколонн и во время парадов.

Многоцелевая машина технической помощи МТП-А4.1 с коротким бортовым кузовом и застекленным тентом впервые появилась в 1984 году в варианте МТП-4 конструкции 21 НИИИ. До 1987-го бронницкий 38-й завод собрал несколько прототипов, которые после доработок получили обновленный индекс МТП-А4.1 и с 1988 года выпускались небольшими партиями на заводе № 172.

Машина технической помощи МТП-А4.1 с лебедкой и коротким кузовом. 1988 год (из архива НИИЦ АТ)

Машина технической помощи МТП-А4.1 с лебедкой и коротким кузовом. 1988 год (из архива НИИЦ АТ)

Машина снабжалась штатной лебедкой, буксирным устройством с сошником, ремонтным и такелажным оснащением, комплектом запасных частей, материалами и емкостями с техническими жидкостями. Это оборудование позволяло оказывать помощь военным водителям в устранении мелких неисправностей тяжелых автомобилей и специальных шасси, заправлять их топливом, маслами и спецжидкостями, эвакуировать технику на жесткой тяге или в полупогруженном состоянии.
В начале 1990-х годов эту модель сменила модернизированная машина МТП-А4.2 на новом шасси КЗКТ-74281, рассказ о которой впереди.

Автор выражает благодарность за предоставленные материалы Ю. Д. Бабушкину, члену редколлегии каталогов «Оружие России 1996–1997».
