По стопам Ванкеля: взлёт и падение роторных моторов ВАЗ

На массовых советских легковушках не было особых технических инноваций — ни дизеля, ни автоматической трансмиссии, ни гидропневматической подвески, ни турбонаддува. В огромной стране были востребованы любые автомобили — и, по разным причинам, серийно выпускались достаточно простые и ремонтопригодные конструкции.

Тем удивительнее, что "у советских была собственная гордость", да еще какая – спроектированный для легковых машин роторно-поршневой двигатель! Причем "роторная тема" обросла слухами домыслами и легендами еще в начале восьмидесятых годов, и даже появление автомобилей ВАЗ с РПД в свободной продаже в шальные девяностые не расставило все точки над i.

Предтечи: Феликс Генрих Ванкель

Немецкий инженер-самоучка Феликс Ванкель занялся разработкой роторно-поршневого двигателя еще в двадцатые годы, но в предвоенный период ему так и не удалось довести до ума опытные образцы авиадвигателей, несмотря на поддержку компании BMW и министерства авиации. После Второй мировой войны оборудование Ванкеля было демонтировано и вывезено во Францию. Несмотря на это, инженер-конструктор не прекращал работу над собственным РПД — теперь уже при поддержке компании NSU. К середине пятидесятых Ванкель закончил теоретическую часть и в 1957 году изготовил опытный образец, по итогам испытаний которого в конструкцию были внесены необходимые изменения.

Wankel
Wankel2

Отец  ротора – Феликс Ванкель

Работа Ванкеля отнюдь не носила "академический" характер: в 1963 году началось производство первой серийной модели NSU — Prince Spyder, а впоследствии инновационным мотором оснащался и седан бизнес-класса NSU Ro 80.

Jubilaeumsmagazin Historie

Когда компании Audi «по наследству» досталась марка NSU и её наработки, она даже выпустила прототип Audi KKM на базе «сотки» второго поколения. В дальнейшем тему моторов Ванкеля в Audi не продолжали.

Однако достаточно быстро особенности РПД помешали ему одержать рыночную победу над традиционными поршневыми ДВС с кривошипно-шатунным механизмом. Тем не менее, в годы серийного производства моторов Ванкеля патент на право производства таких агрегатов приобрели многие крупные автопроизводители, некоторые из которых занялись разработкой "роторной темы" всерьез и надолго. Пожалуй, наиболее известным производителем РПД является японская компания Mazda, создавшая двигатель Renesis.

Сделано в СССР

Как же идея заняться выпуском роторно-поршневых двигателей могла возникнуть на ВАЗе? Над различными альтернативными конструкциями поршневых двигателей в СССР работали еще в середине ХХ века — разумеется, не для автомобилестроения, а для авиации. Потенциально такие моторы могли обеспечить более высокую отдачу, что было особенно ценно в самолётостроении. Непосредственно к теме РПД в Советском Союзе приступили еще в «довазовский» период – по указанию Минавтопрома и Минсельхозмаша три научно-исследовательские институты (НАМИ, НАТИ и ВНИИмотопрома) занялись исследовательскими работами по созданию РПД.

Важная птица: история разработки ГАЗ-13 Чайка Исторически так сложилось, что на заре своего существования автопром СССР во многом брал своё начало за океаном: после того, как в 1929 году было заключено соглашение с американской компание...

Поэтому разработка Ванкеля и её практическое воплощение на серийных автомобилях в Советском Союзе не осталось незамеченным. Более того, лёгкий и мощный мотор мог стать востребованным для некоторых автомобилей специального назначения — например, так называемых "догонялок" или спортивных автомобилей.

Традиционно для автопрома СССР волевое решение могло быть принято лишь "на самом вверху" — то есть, на уровне министерства.

Однако ротором на ВАЗе занялись по распоряжению Генерального директора Волжского автозавода в 1973 году – казалось бы, по собственному усмотрению. Но не все так просто: до того, как перейти на новый проект – строительство Волжского автогиганта, еще в 1965-м Виктор Николаевич Поляков занимал пост заместителя министра автомобильной промышленности СССР, а в 1975-м он и вовсе вернулся в министерское кресло, возглавив Минавтопром СССР. Таким образом, можно утверждать, что работы по ротору были утверждены "без двух минут" министром автопрома и его же бывшим заместителем в одном лице.

Итак, после выхода соответствующего приказа Генерального директора было создано специальное конструкторское бюро, в задачу которого входила не только разработка моторов собственной конструкции, но и устранение "родовых недостатков" мотора Ванкеля, о которых советские конструкторы уже были осведомлены.

В отличие от западных коллег, под "собственной конструкцией" в СССР подразумевалась действительно разработка своего варианта, а не покупка патента или готовой лицензии. Как и в случае с автоматической трансмиссией для ГАЗ-13 Чайка, советские инженеры за неимением вариантов были вынуждены изготовить свой вариант односекционного мотора Ванкеля, разобрав для этого один японский РПД. Однако предварительно для «натурных испытаний» двигатель, снятый со специально приобретённой для работы над ротором Mazda RX-2, был установлен на Жигули третьей модели.

Мотор в Тольятти конструировали, тщательно изучив изнутри японский агрегат. Получилось, но не сразу.
Мотор в Тольятти конструировали, тщательно изучив изнутри японский агрегат. Получилось, но не сразу.

Уже на ранних этапах на ВАЗе столкнулись с тем, что при компактности и высокой энерговооруженности легкий и мощный РПД был не слишком экономичным и экологичным, а также отличался частым выходом из строя уплотнений. По сути, с этой проблемой десятилетиями боролись все, кто брался за двигатели конструкции Ванкеля, начиная с самого немецкого инженера – носителя этой фамилии. И, к слову, именно низкая надежность уплотнений и послужила причина быстрого выхода из строя моторов на NSU Ro-80, что вынудило производителя вскоре прекратить выпуск этого автомобиля и «закрыть роторную тему».

Первый опытный образец СКБ РПД под обозначением ВАЗ-301 был готов уже в 1976 году, но о любом запуске в серию ротора в Тольятти было говорить еще рано — конструкция получилась явно "сырой".

Вазовский вариант роторно-поршневого двигателя оценил даже… сам Феликс Ванкель, который специально для этого посетил Волжский автозавод. «Отец ротора» одобрил общую компоновку тольяттинского РПД.

Уже в 1982-м был продемонстрирован ВАЗ-21018 — обычный ВАЗ-21011 с мотором ВАЗ-311 мощностью 70 л.с.

Двигатель ВАЗ-311 в разобранном состоянии
Двигатель ВАЗ-311 в разобранном состоянии
Заказчики настояли, чтобы роторные Жигули внешне ничем не отличались от обычной «копейки» модификации ВАЗ-21011
Заказчики настояли, чтобы роторные Жигули внешне ничем не отличались от обычной «копейки» модификации ВАЗ-21011

Для того, чтобы выявить недостатки конструкции в условиях реальной эксплуатации, была выпущена партия из 50 двигателей, которые установили на пять десятков Жигулей, но всего через полгода все моторы, кроме одного (!), пришлось заменить на традиционные. Уплотнения и подшипники быстро выходили из строя, а кроме того, мотор оказался плохо сбалансированным и достаточно прожорливым.

На земле и на небе

После первой серьезной неудачи и последовавшим за этим дисциплинарными наказаниями на ВАЗе не прекратили заниматься роторами, но решили окончательно перейти от односекционной конструкции к двухсекционной. Такой мотор потенциально был не только мощнее, но и надежнее.

К тому времени у советского ротора потенциально уже была вполне осязаемая сфера применения — например, для установки на служебные автомобили спецподразделений ГАИ, МВД и КГБ. На ведомственных автомобилях недостатки вроде не лучшей топливной экономичности отходили на второй план, а высокие динамические характеристики имели решающее значение. Очень важно, что при эксплуатации на служебных автомобилях вазовские специалисты могли в виде стандартизованных отчетов получить подробную информацию о недостатках и дефектах, выявленных на практике, но в более-менее одинаковых условиях, что обеспечивало определённую объективность оценки.

Без имени-1

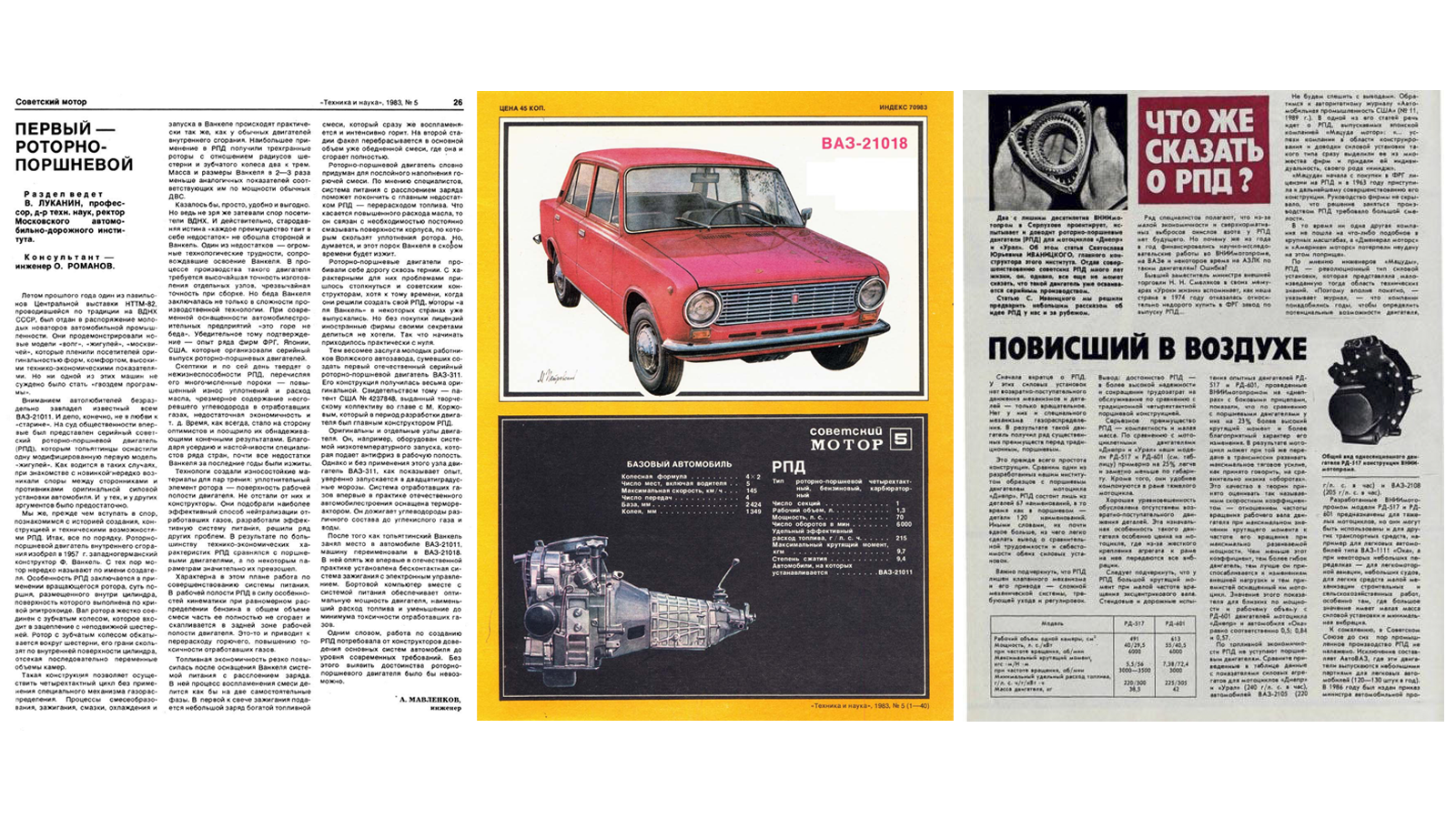

Время от времени советская пресса скудно сообщала о моторе необычной конструкции

К 1983 году были разработаны два новых двухсекционных РПД — ВАЗ-411 мощностью 110-120 лошадиных сил и 140-сильный ВАЗ-413. Предполагалось, что роторы будут ставить не только на "родные" для завода Жигули различных моделей, но и на другой автотранспорт силовых структур — в частности, Волги. Разумеется, установка такого силового агрегата на седан горьковского автозавода потребовала соответствующей доработки крепления и некоторых узлов трансмиссии.

В это же время на практически готовые к использованию РПД обратили внимание и авиаторы, которые заказали тольяттинскому бюро разработку варианта для применения на вертолётах и легких самолётах.

Впрочем, роторно-поршневым типом двигателя заинтересовались и многие другие предприятия, которые заказали тольяттинцам разработку агрегатов для лодок, амбифий и даже мотоциклов! Эти услуги завод предоставлял по договорам на условиях широко вошедшего в то время в обиход хозрасчета, поэтому деятельность СКБ не была для ВАЗа убыточной. Также опытные образцы авиационных двигателей ВАЗ-416 и ВАЗ-426 были разработаны уже в эпоху функционирования НТЦ ВАЗа в середине девяностых годов.

Различные типы применения РПД дали возможность конструкторам понять, что конструктивные решения автомобильных и авиационных двигателей не могут быть полностью идентичными вследствие существенной разницы в режимах работы моторов на воздушном и автомобильном транспорте.

Сложные роды «антилопы»: история создания ВАЗ-2110 Десятой моделью ВАЗа должен был стать седан на базе Самары, впоследствии ставший "девяносто девятой". На деле же индекс 2110 получил переднеприводник второго поколения – автомобиль без имени...

Поэтому одновременная разработка "единого" ротором лишена практического смысла — скорее, работы можно объединять по технологической и производственной базе, а не по конкретным решениям.

РПД и передний привод

Возникает вопрос: а как же переднеприводные автомобили? Неужто ВАЗ не обратил внимание на собственную «восьмерку»?

Разумеется, обратил: работа над РПД для принципиально нового семейства началась, когда ВАЗ-2108 только готовили к производству – в 1979 году, однако более предметно к теме «переднеприводного ротора» в вернулись в начале перестройки, заключив договор с Запорожским автозаводом. И уже к 1987-му году были разработаны опытные образцы ВАЗ-414 для переднеприводных автомобилей ВАЗ и ЗАЗ, а еще в Тольятти создали вариант своего 40-сильного РПД под индексом 1185 даже для… Оки! Но в дальнейшем руководство отдало предпочтение авиационному направлению, а работы по автомобильным РПД были приостановлены.

Мелкосерийное производство необычной модификации Жигулей на базе «пятерки» продолжалось вплоть до распада СССР, хотя государственные закупки подобных машин силовыми ведомствами были совсем невелики, а "на сторону" автомобили с роторами под капотом не продавались.

Но вскоре заводу стало совсем не до собственных новых разработок — в конце восьмидесятых государственная поддержка автозаводов была свернута, а заводчанам было и без того чем заняться — например, созданием перспективной "десятки" или улучшением Нивы.

Последний автомобильный РПД ВАЗа

К теме роторных автомобильных двигателей на ВАЗе вернулись уже лишь в российский период деятельности завода, найдя возможность даже в непростые девяностые годы "достать из-под сукна" интересную разработку. Ведь в мире в то время давно существовали "подогретые" модификации обычных городских хэтчбеков, с которыми вазовский РПД был вполне сравним по развиваемой мощности.

Наличие такого мотора на автомобилях семейства 2108 могло "взбодрить" покупательский интерес — по крайней мере, в Тольятти на это рассчитывали.

Даже в непростых условиях новый РПД для Самары удалось освоить довольно быстро — благо, двигатель ВАЗ-415 не требовалось разрабатывать с нуля. Некоторые источники утверждают, что доводочные работы при его трансформации в серийное изделие велись достаточно поспешно или не слишком успешно, вследствие чего мотор все равно сохранил ряд недостатков, присущих остальным вазовским РПД. Впрочем, существует и другое мнение, что этот мотор, напротив, вобрал в себя все преимущества былых разработок — как достаточный ресурс, известный еще по 413-му мотору, так и «плотную» компоновку, доставшуюся ему по наследству от ВАЗ-414.

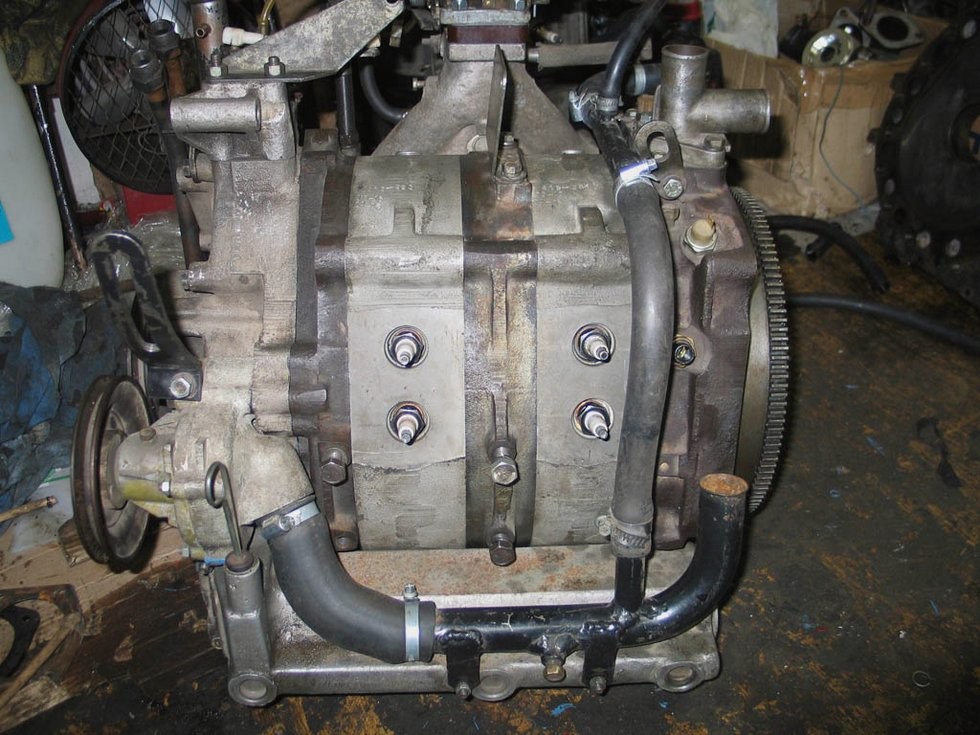

На фото: ВАЗ-415
На фото: ВАЗ-415

Практически одновременно обновили и классику: в 1992 году на базе «семёрки» начался выпуск модификации Жигулей ВАЗ-21079 со 140-сильным мотором ВАЗ-4132.

Тем не менее, в 1997 году ВАЗ-415 наконец-то получил сертификат, позволявший его установку на обычные товарные авто, которые вскоре появились в автосалонах.

Без имени-2

«На гражданке»: став доступным простым смертным, РПД тут же появился на страницах российских автоизданий

Конечно, цена машины увеличивалась на вполне ощутимые по тем временам 2,2-2,5 тысячи долларов, но зато динамика "восьмерки" улучшалась на порядок. Ведь 120-140 "роторных" лошадиных сил позволяли набирать сотню с места за 8-9 секунд, а реальная максимальная скорость вплотную подобралась к заветным 200 км/ч. Расход топлива, конечно, при этом колебался от 8 до 14 литров. Зато компактный роторный моторчик крутился до умопомрачительных 8 тысяч оборотов, обеспечивая "пилоту" ощущения, несравнимые с разгоном обычного "зубила".

DSC01126

РПД-415 под капотом ВАЗ-2108 выглядит вполне органично. Но при этом мотор заметно компактнее родного. Фото: Подзолков Александр

2016-06-23 11.31.50

РПД всегда славился своим «горячим характером», поэтому масляный радиатор ему был необходим, как воздух. Или вода. В общем, для охлаждения. Фото: Подзолков Александр

DSC01128

Вид снизу намекает, что это какая-то очень непростая «восьмерка». Фото: Подзолков Александр

DSC01129

Микропроцессорное зажигание можно было встретить и на ВАЗ-2108 с обычным ДВС. Но очень нечасто. Фото: Подзолков Александр

Увы, при этом малопонятный большинству ротор оставался «вещью в себе» — обычным мотористам не была известна технология его ремонта, да и запасные части в любом магазине за углом не продавались.

Вдобавок на обычных вазовских моторах к тому времени уже набирал обороты распределённый впрыск, а на РПД питанием по-прежнему заведовал архаичный карбюратор Солекс.

2016-07-28 12.28.33

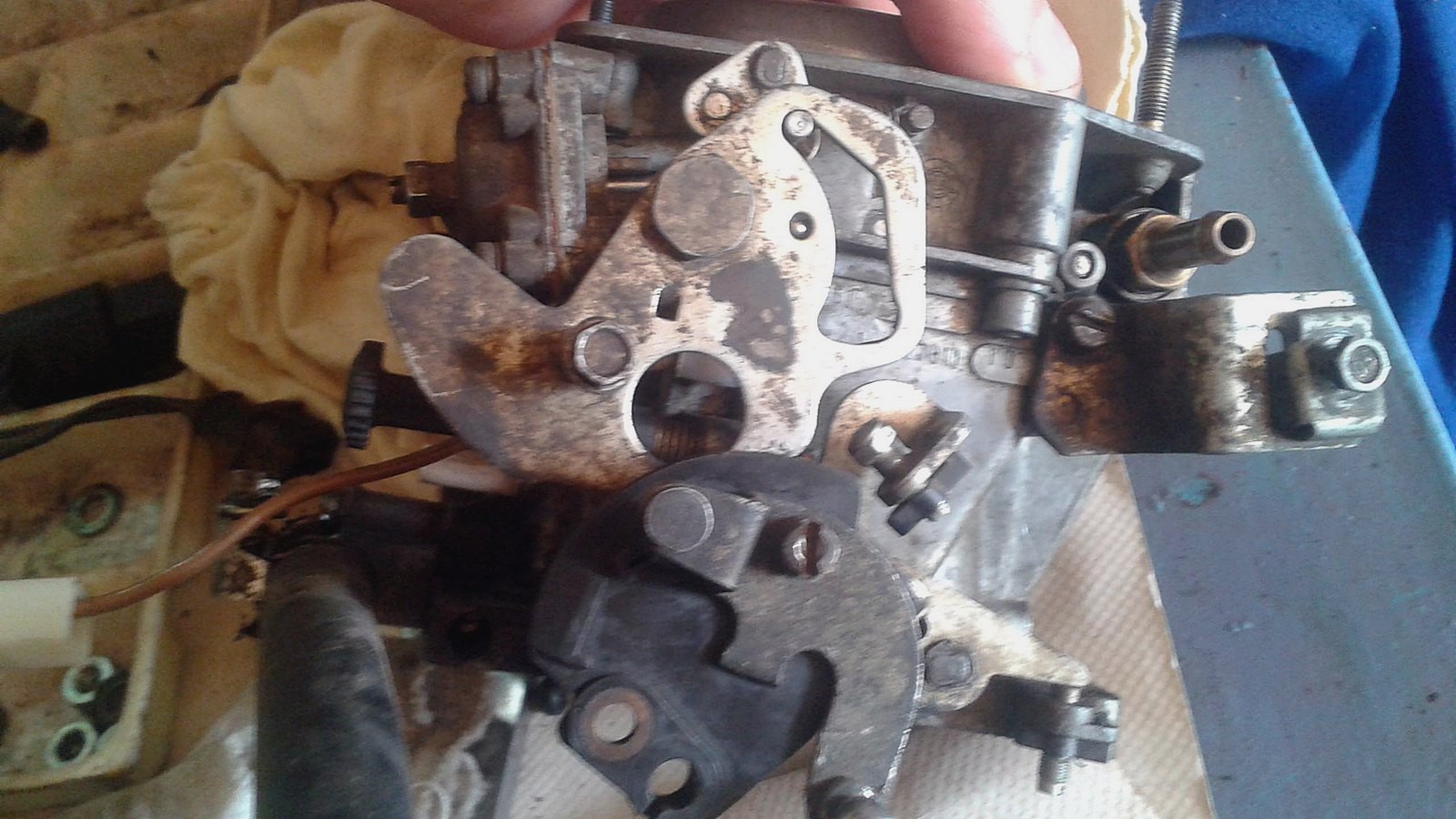

Смесь РПД готовил привычный "Солекс", но со своими регулировками. "Сектор газа" имел дополнительный рычаг для привода дозирующего масляного насоса — лубрикатора. Фото: Подзолков Александр

2016-03-22 19.12.03

Вид сверху на ВАЗ-415 с демонтированным карбюратором. Фото: Подзолков Александр

И, несмотря на наличие микропроцессорной системы зажигания (МПСЗ), ротор не мог похвастать покладистостью и (главное!) долговечностью обычного поршневого ДВС. Ведь при заявленном ресурсе в 125 000 км многие моторы начинали быстро «умирать» уже после 50 000 км, чему способствовало применение «неправильного» масла. Как и у японских автомобилей Mazda с РПД, при этом резко ухудшался пуск двигателя и увеличивался расход масла на угар, а в дальнейшем мотор мог и вовсе выйти из строя.

2016-04-17 14.44.18

Герметичность уплотнений – больное место любого РПД, не только ВАЗ-415. Фото: Подзолков Александр

Многочисленные тюнинговые фирмы, появившиеся в Тольятти и около него словно грибы после дождя, в тот период предлагали различные по бюджету и степени вмешательства программы тюнинга обычных моторов которые позволяли без заметной потери ресурса снимать практически ту же мощность, что и у ротора. А ведь РПД при традиционной системе питания было невозможно втиснуть в грядущие экологические нормы Евро 2, которым без проблем соответствовал только что освоенный вазовский же впрыск.

В силу немассовости производства в дальнейшем ни работы, ни само производство РПД ВАЗу были не очень-то интересны, поскольку они, как и в истории Mazda, могли быть продиктованы разве что имиджевыми соображениями. Что в случае с тольяттинским автозаводом было недостаточно веским аргументом…

По ряду перечисленных причин уже в начале двухтысячных годов вазовский ротор стал резко терять обороты. Да, ВАЗ-415 успели примерить даже "десятка" и «пятнашка» в модификациях 2110-91 и 2115-91 соответственно, однако вскоре производство роторных двигателей на ВАЗе было прекращено, а само СКБ РПД, разработавшее свой последний продукт в 2001 году, было перерегистрировано.

1975-2001

Почти четыре десятка разработок за 26 лет – конструкторы СКБ РПД немало поработали над роторной темой

После 2004 года деятельность КБ в рамках работы над двигателями РПД была окончательно прекращена, а примерно в 2007-м оборудование частично вывезено и утилизировано. Похоже, на этом в истории советско-российского ротора была поставлена окончательная точка.
