Восьмерка для быстрых: тюнинг ЗАЗ-1102 Таврия

10851 1 4
Поделиться: 0 4 0 0 0 0
Если в один ряд становятся слова «Запорожец» и «тюнинг», то первым претендентом, приходящим на ум, становится 968. Ну или «горбатый» 965. Ну или… нет, не Chance же, в конце концов. Но основой для этого проекта стал автомобиль с индексом 1102, хилым карбюраторным моторчиком и прозвищем «восьмерка» для бедных». Правда, ни от бедности, ни от моторчика ничего не осталось, а индекс – единственное, что напоминает о том, что эта машина являла собой в былой жизни: из «восьмерки» для бедных она превратилась в «восьмерку» для быстрых.

Замысел

В отличие от многих проектов, начинающихся с автомобиля – имеющегося или желанного – этот начался с… мотора. В 2008 году в гараже у Евгения «завалялся» свап-комплект, включающий в себя опелевский двигатель C20XE с пробегом в 183 тысячи километров, коробку передач и приводы от Opel Calibra.

В любительских тюнинг-проектах тех лет основную массу составляли атмосферные ВАЗы, а эксперименты по турбированию были в начале своего развития. Поэтому задача была поставлена максимально амбициозная: собрать стабильный, быстрый, надежный, максимально легкий и при этом не запредельно дорогой автомобиль.

IMG_0610

Поскольку вопрос с силовым агрегатом уже был решен, оставалось лишь выбрать, куда его имплантировать. Популярные варианты вроде ВАЗ-2108 были слишком тяжелыми, да к тому же банальными. Ломая голову над выбором, Евгений заодно сломал и стереотипы: в качестве базы он выбрал ЗАЗ-1102 Таврия: далекую от идеальных форм, со спорными инженерными решениями и буквально картонным кузовом, зато выигрывающую в весе у ВАЗ-2108 более 200 килограммов.

IMG_0573 IMG_0442

Снаружи

Новый мотор, а в последующем подрамник, приличествующая подвеска, ступицы, тормоза и каркас безопасности существенно прибавили цифр к общему весу Таврии. Борьба с набранными кило началась с навесных деталей. Из дверей и капота было выпилено все «лишнее», стекла заменены на поликарбонат (за исключением лобового и бокового водительского).

IMG_0499

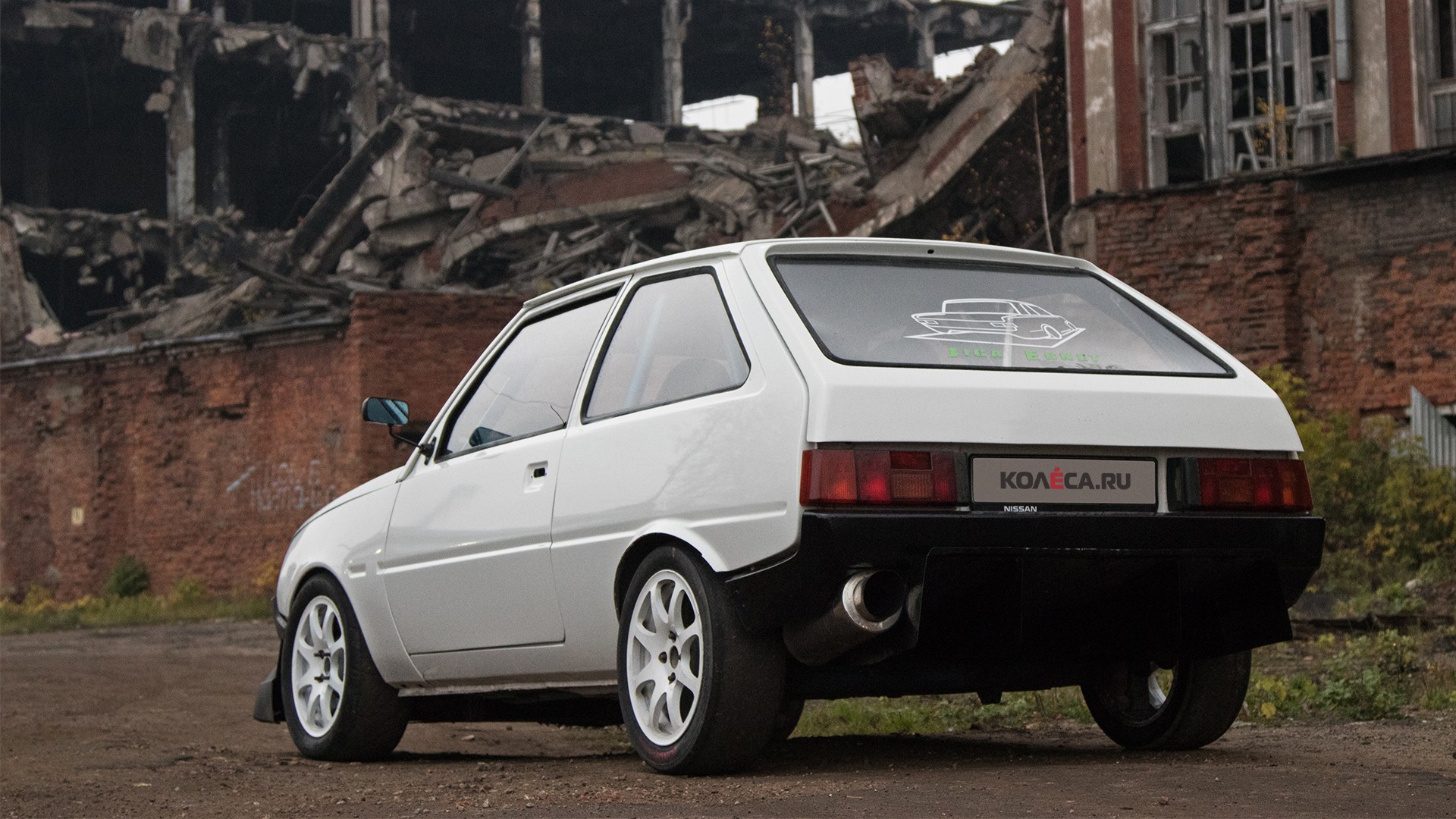

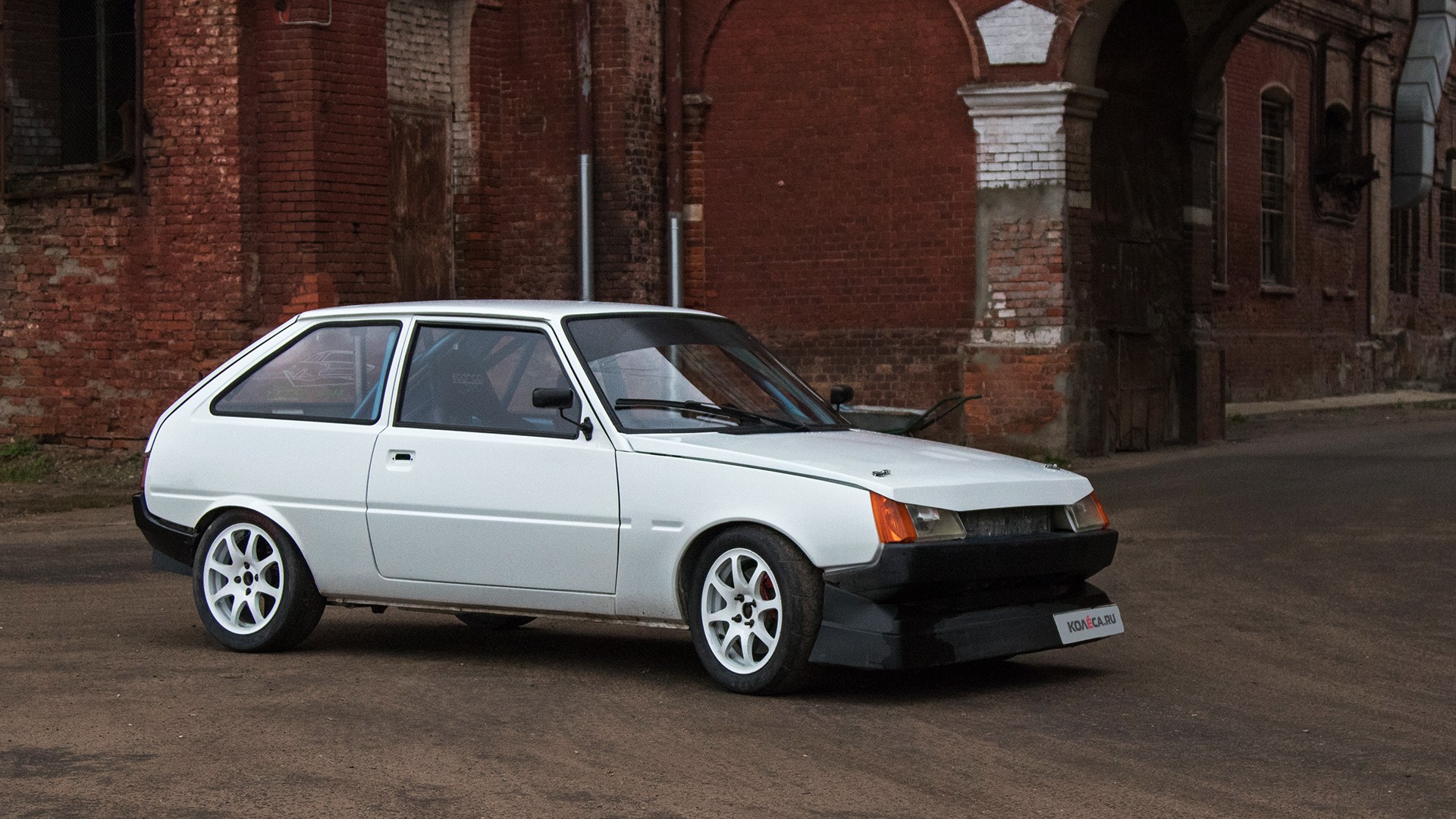

Выпотрошенный, порезанный, но при этом радикально усиленный кузов внешне фактически не изменился и остался узнаваемым. Цвет был обновлен: автомобиль покрасили в теплый белый, а к образу добавили 15-дюймовые кованые колеса – в большей степени для возможности установки 288-мм тормозных дисков, нежели для красоты.

IMG_0449

Вообще, каждая деталь в проекте несет исключительно функциональную направленность, делая Таврию более сильной, быстрой или выносливой. К примеру, передний бампер — не атрибут для привлечения внимания, а аэродинамический элемент с продолжающимся плоским дном, создающий зону разрежения на высоких скоростях и заодно закрывающий кастомный подрамник и низко висящий мотор.

Внутри

IMG_0533

Стандартные передние кресла и задний диван весили чрезмерно много. Для снижения веса и фиксированной посадки водителя и пассажира при активной езде родные сидения сменили на стеклопластиковые ковши Sparco. Заводские ремни безопасности заменены на 3-точечные. Руль установлен итальянского производства – Nardi.

1 / 9
2 / 9
3 / 9
4 / 9
5 / 9
6 / 9
7 / 9
8 / 9
9 / 9

Стандартная приборная панель не захотела дружить со шкалами Опеля, в связи с чем была удалена, а для информативности в салон добавили приборы первой необходимости: температуру ОЖ, давление масла, уровень бензина и тахометр. Шумоизоляция, обшивки потолка, карты дверей, ковры и прочие атрибуты комфортабельного (насколько это слово применимо к Таврии) автомобиля переехали на помойку.

IMG_0807 IMG_0799

IMG_0802

Техника

Первоочередной задачей проекта был успешный свап опелевского мотора под капот Таврии. И в этом конкретном случае он осложнялся даже не необходимостью сращивания проводки или адаптации смежных узлов, а банальным размером самого силового агрегата – внедрить его в мелкокалиберный ЗАЗ оказалось не так-то просто.

IMG_0763

Выдающаяся легкость кузова «Таврии» обусловлена выдающимся (точнее, вдающимся) качеством и количеством металла, в том числе и в силовых элементах. Тот, кто хотя бы косвенно имел дело с такими машинами, слышал не одну историю про оторванные стаканы передних стоек, отрывающуюся заднюю балку, переднюю часть, уезжающую отдельно от задней, и прочие радости эксплуатации. В связи с этим установка двигателя C20XE началась с зачистки и проварки родных швов, усиления «морды» и установки каркаса безопасности. Для минимизации вибраций мотор поставлен на жесткие опоры (с минимальным количеством резины), выполненные из сайлентблоков.

IMG_0719

IMG_0787 IMG_0725

С новым мотором не забыли и про тормоза. Спереди теперь имеются 288-миллиметровые вентилируемые механизмы на составном диске с суппортом от Волги. Новый двигатель существенно догрузил переднюю ось, в результате чего пришлось подбирать пружины и амортизаторы под возросшую нагрузку и изготавливать кастомные верхние опоры ШС.

IMG_0512

Четыре года машина эксплуатировалась со стоковым мотором, за исключением чуть поднятого давления топливной системы, программы ЭБУ от бескатализаторного мотора и выпуска на 63-й трубе. Доработки в этот период затрагивали подвеску и кузов.

IMG_0527

Но в одно из межсезоний любопытство довело до вскрытия мотора: как-никак, пробег на тот момент уже перешагнул отметку в 200 000 км, 20 000 из которых были откатаны в активном режиме. Женя увидел незначительные задиры, при которых опытные гаражные мастера, сменив колечки и притерев клапана, обычно собирают мотор обратно со словами «еще походит». Но в условиях боевой эксплуатации он решил-таки разбить все имеющиеся студенческие копилки и заказать новые запчасти.

IMG_0779

Были выбраны кованые поршни производства Accralite, легкие и выносливые Н-образные шатуны, дроссельный узел фирмы QED и распредвалы QED с цельными толкателями. Блок подвергся установке масляных форсунок и расточке под новые поршни, коленвал — балансировке в связке с маховиком и сцеплением, а ГБЦ — ручному портингу. Были доработаны клапаны, седла и камеры сгорания, заменены направляющие втулок, изготовлены дюралюминиевые клапанные тарелки. Система питания эволюционировала из металла и резины в армированные шланги на фитингах AN. Топливное хранилище заменено на бак от ATL емкостью 45 литров c установленной внутри противоотливной системой. Топливных насоса теперь три: два вспомогательных, качающих из основной емкости в противоотливной стакан, и основной насос Bosch 044, питающий двигатель. За давлением в системе следит топливный регулятор Aeromotive.

IMG_0759

Стало очевидно, что с управлением пополнившегося табуна лошадей под капотом родной «мозг» уже не справится. С целью обуздания мощности и внесения корректировок при дальнейшей эксплуатации блок управления сменили на Январь 5.1.41 с последующей настройкой.

Ширина колесной базы у Опеля и Таврии отличается – очевидно, не в пользу последней. Поэтому приводные валы пришлось укорачивать и сваривать. Решение это не совсем надежное, и несколько раз приводы рвало. Чтобы избежать проблемы в будущем, задумали изготовить приводные валы из прутка стали марки 30ХГСА. Внешние гранаты сменили на более износостойкие от 2-литрового Опеля, для этого пришлось только переточить ступицы.

IMG_0687

Замер на стенде стал своего рода экзаменом, ведь мотор собран собственноручно. Итог: 252 силы и 277 Нм с маховика (на заводском выпускном коллекторе).

Родному сцеплению удержать полученные цифры давалось непросто. Так что в очередное межсезонье произошла замена тяжеленного маховика на дюралюминиевый, собственного производства. Диск сцепления установили металлокерамический, меньшего диаметра (в сравнении с родным) и доработанной корзиной.

IMG_0497

Эксплуатация

Изначально эта Таврия была автомобилем выходного дня, но по мере обкатки кастомных узлов переросла в каждодневный. Однако с покупкой второй машины она вновь превратилась в авто на выходные. Владелец практиковал и зимнюю эксплуатацию, но после двух зим слабый кузов стал ржаветь. Больные места пришлось лечить за две недели кропотливых работ.

ЗАЗ-1102 Таврия
Краткие технические характеристики:
Двигатель:
C20XE от Opel Calibra
Электроника:
ЭБУ Январь 5.1.41
Трансмиссия:
МКПП F20 от Opel
Подвеска:
KW по кругу
Тормоза:
ГТЦ Lucas
Безопасность:
Каркас безопасности и 3-точечные ремни

Проект задумывался как поле для реализации собственных идей. Конкретной задачи вроде дрэг-рейсинга или тайм-аттак перед машиной не ставилось. В итоге автомобиль пробовался и в гонках на 402 метра, и проехал пару сессий на подмосковных кольцевых трассах, где проявила себя слабая тормозная система (а именно колодки).

Планы

По сути, эта Таврия – целостный законченный проект, но при желании ее можно перепрофилировать под определенный тип соревнований. К примеру, для гонок по прямой предстоит купить широкие колесные диски под дрэговые слики и снова поработать над облегчением, а для кольцевых гонок нужно установить масляный радиатор, спортивные колодки и чуть более жесткие задние пружины. Но владелец пока предпочитает не превращать ее в корч окончательно. Для него это, скорее, шустрая городская машина.

IMG_0431

Список доработок:

ДВИГАТЕЛЬ

  • Двигатель C20XE от Opel Calibra
  • Кованые поршни Accralite, степень сжатия 12,5
  • Н-образные шатуны
  • Масляные форсунки в блоке цилиндров
  • Распредвалы QED на цельном толкателе
  • Кастомные разрезные шестерни
  • Алюминиевые шкивы
  • 4-дроссельная система впуска QED, с кастомными карбоновыми мегафонами
  • Пиленная ГБЦ, увеличенные каналы, доработанные клапана, седла, втулки
  • Магистрали топливной системы на фитингах AN
  • Топливный регулятор Aeromotive
  • Кастомные жесткие опоры двигателя
  • Спортивный топливный бак ATL с противоотливной колбой
  • Три топливных насоса (основной Bosch 044)

Выпускная система:

  • «паук» 4-1, магистраль 63-я труба
  • резонатор MG-Race
  • банка noname

ЭЛЕКТРОНИКА

  • Мотоаккумулятор
  • 6-контактный выключатель «массы»
  • ЭБУ Январь 5.1.41

ТРАНСМИССИЯ

  • МКПП F20 от Opel
  • Доработанные вилки переключения
  • Главная пара 3,94
  • Червячная блокировка с преднатягом 10 кг
  • Убраны люфты в механизме переключения
  • Короткоходная кулиса на ШС
  • Бездемпферный 200 мм металлокерамический диск
  • Усиленная корзина сцепления
  • Алюминиевый маховик
  • Усиленные приводные валы, изготовлены на заказ

ПОДВЕСКА

  • Подвеска KW по кругу

Спереди:

  • заново изготовленный брус
  • кастомный подрамник на полиуретане
  • кастомные треугольные рычаги
  • опорные подшипники ШС (кастом, со смещенным центром)
  • кулаки от ВАЗ-2112
  • «уши» рулевых наконечников переварены под занижение
  • 3-опорная рулевая рейка
  • рулевые тяги ШС

Сзади:

  • проваренная балка
  • усиленные «уши» крепления балки
  • выполнен переход под 4-болтовую ступицу
  • изменены точки крепления амортизаторов
  • смещены места крепления пружины

ТОРМОЗА

  • Вакуумный усилитель тормозов Lucas
  • ГТЦ  Lucas
  • Спереди 288 мм дисковые тормоза, суппорта от Волги
  • Тормозные магистрали на компонентах Goodridge, протянуты по салону
  • Флажковый регулятор тормозных усилий Tilton
  • Вертикальный гидроручник

ЭКСТЕРЬЕР

  • Кузов облегчен

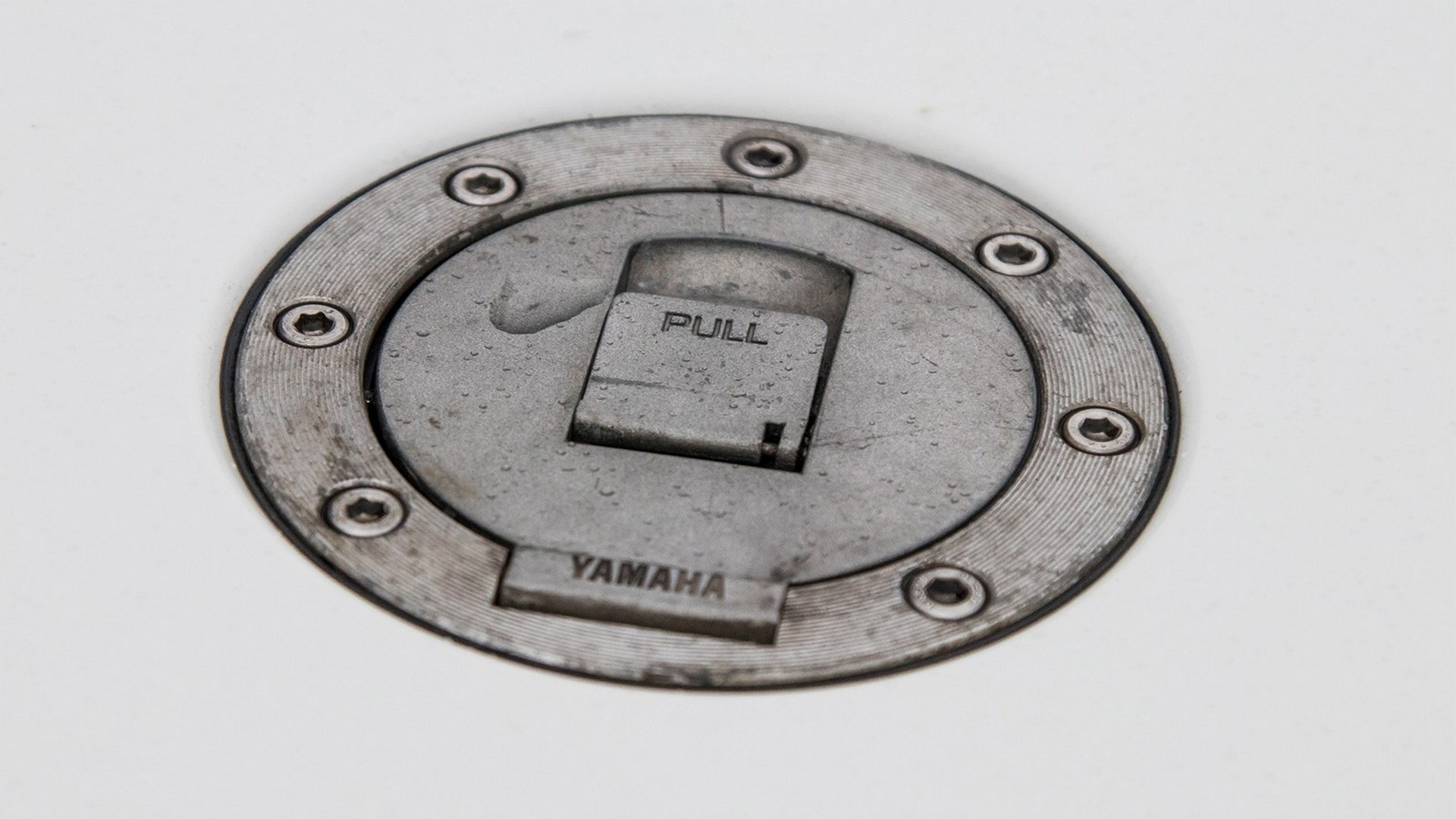

  • Заливная горловина бензобака в крыше
  • Спортивные замки капота
  • Зеркала в стиле F1
  • Подрезанные передние арки
  • Изготовлены металлические «брызговики»
  • Раскатанные задние арки

ИНТЕРЬЕР

  • Каркас безопасности
  • Шумоизоляция удалена
  • Дополнительные приборы
  • Руль Nardi
  • Ковши Sparco
  • 3-точечные ремни безопасности
