Прокладки, силикон, всё вручную: как собирают Citroen SpaceTourer и Peugeot Traveller 4х4 в Калуге

Уже почти сорок лет французская фирма Dangel, основанная Анри Данжелем, ставит на четыре ведущих колеса модели Peugeot и Citroen. Всё это время в небольшой мастерской, расположенной в крохотном городке Сентейме, что на границе с Германией, кустарным методом мастера Dangel переделывают переднеприводные товарные машины, уже оплаченные покупателями, в полноприводные. Каждый год вручную здесь изготавливают не более тысячи легковушек повышенной проходимости. Но вот, с помощью завода Peugeot-Citroen в Калуге французы смогут значительно увеличить объём техники 4х4: теперь любой сходящий с российского конвейера фургон серии K0 – пассажирский Citroen SpaceTourer / Peugeot Traveller или коммерческий Citroen Jumpy / Peugeot Expert может стать полноприводным.



Когда в Калуге запускали фургоны серии К0, многие удивлялись: почему на наш конвейер ставят только версии L2 и L3 – разной длины, но с одинаковой колёсной базой в 3275 мм, и манкируют исполнение L1 с базой в 2925 мм, которое, по идее может стать самым доступным? «Официальные калужские лица» на этот вопрос отвечают так: балансель, которая тащит сваренный кузов от одного участка к другому, рассчитана на одну колёсную базу, причём, большую, в 3275 мм. Действительно, это так: если внимательно посмотреть на используемый в Калуге гигантский кронштейн, мы увидим, что на него просто невозможно погрузить фургон с меньшей базой. Между тем, балансель – это примитивное устройство, сделать которое можно на любом заводе и в любом количестве – для этого не нужен штат высококвалифицированных инженеров, так что это в данном случае не аргумент.

Всё дело в том, что менеджеры PSA загодя знали о грядущем запуске у нас «каблучков» Citroen Berlingo / Peugeot Expert поколения В9 (в настоящее время в Калуге вовсю идёт «приладочная» сварка кузовов) и, чтобы не создавать внутреннюю конкуренцию, не взяли в расчёт Citroen SpaceTourer / Peugeot Traveller с короткой колёсной базой, хотя именно сейчас, с постановкой на конвейер полноприводных версий проекта K0 версия L1 могла бы пригодится: именно с её помощью можно было бы одним махом «вырубить» всех конкурентов: и российских, и зарубежных.

Интересно, что в кои-то веки, пусть и в узкоспециальном вопросе Россия встала в авангарде мирового автопрома: во Франции полноприводные фургоны К0 переделывают из товарных автомобилей, попутно перебивая VIN, а у нас начнут изготавливать на одном конвейере вместе с переднеприводными.



Тут стоит напомнить о схеме калужской сборки. Дело в том, что в отличие от седанов Citroen C4 и Peugeot 408, кузова которых варят из самых мелких деталей и в полностью автоматическом режиме (метод CKD-4), фургоны изготавливают более простым и не требующем глубокой автоматизации методом CKD-2. Эта схема, позволяющая с одной стороны не закупать дорогостоящие линии и обходиться ручным трудом, с другой избегать ошибок при производстве кузова. Фургоны варят из крупных сборочных единиц, уже подготовленных на французском заводе SEVEL Nord. Эти составные части в Калуге друг относительно друга позиционирует электроника, а оператору остаётся только орудовать сварными клещами. Единственный дефект, который может возникнуть в этом случае – «склейка» вместо «сварки». Сейчас на российском заводе эта линия работает в одну смену, а это значит, что более 32 фургонов в день тут сделать не могут, но, судя по объёмам продаж, пока не делают пока и этого.

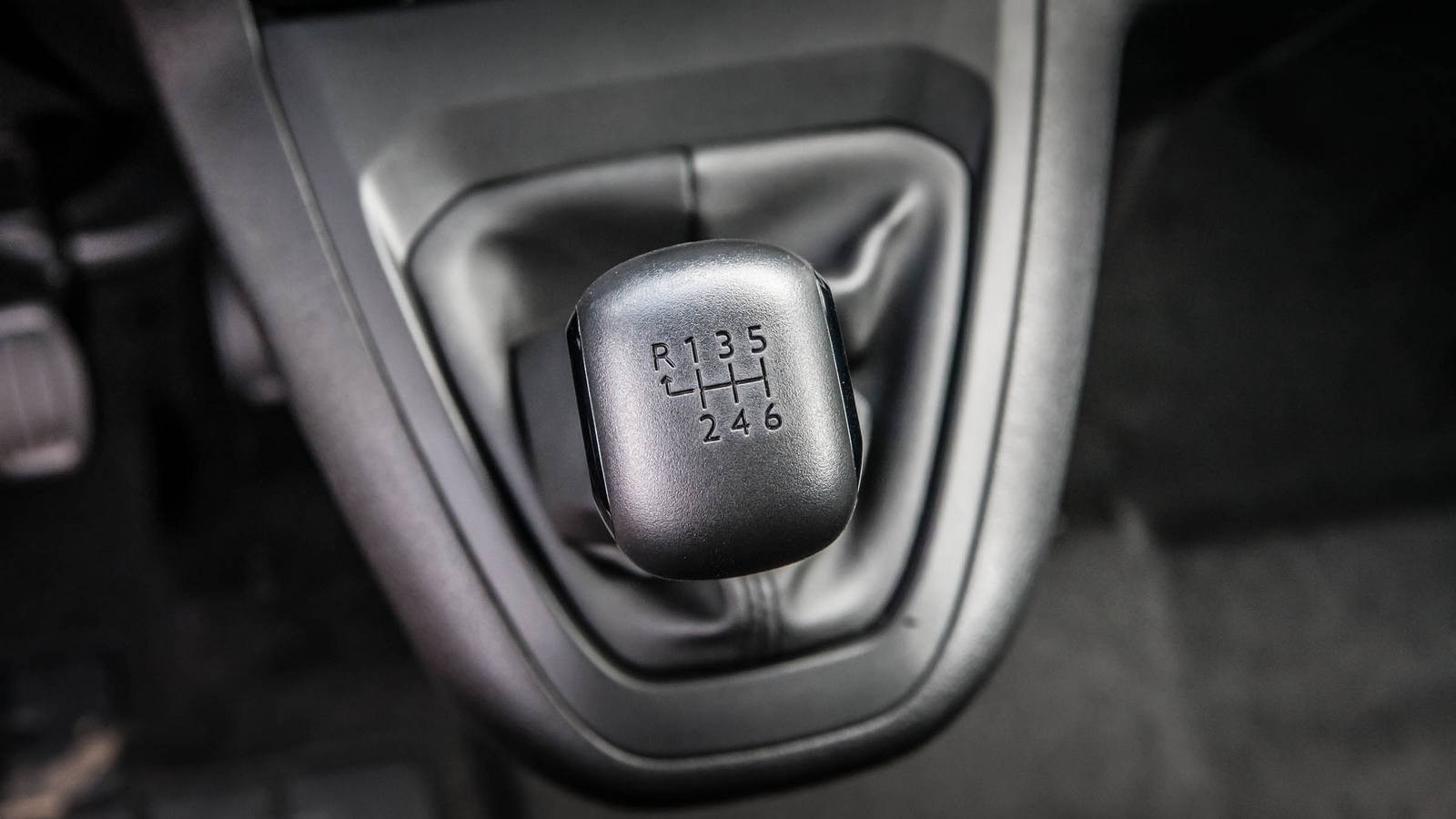

Однако ж, автомобильчики К0 всё чаще встречаются на дорогах, отвоёвывая всё большую долю рынка. Ускорить этот процесс как раз и призвана полноприводная версия, которую на первых порах предложат только с 2,0-литровым дизелем в (150 л.с., 370 Нм) и ручной 6-ступенчатой коробкой передач. В дальнейшем линейку модификаций расширят, если будет спрос. К слову, опять же, ориентируясь на запросы покупателей в течение года инженеры PSA могут ввести в конструкцию и принудительную блокировку заднего межколёсного дифференциала, которая представлена в Европе.

Для PSA поставщиком комплекта дополнительных компонентов трансмиссии стала фирма Dangel, которая, конечно, обращается за помощью к субподрядчикам: скажем, трёхсекционный приводной вал с двумя карданными шарнирами неравных угловых скоростей, подающий мощность на задний мост, приходит от фирмы GKN.

Напомним, что при проектировании фургонов серии К0 инженеры PSA впервые за всю историю сотрудничества с Dangel привлекли своих «полноприводных» коллег. Цель проста: заложить в конструкцию автомобилей все необходимые возможности для установки трансмиссии 4х4 в совершенно конкретной конфигурации.

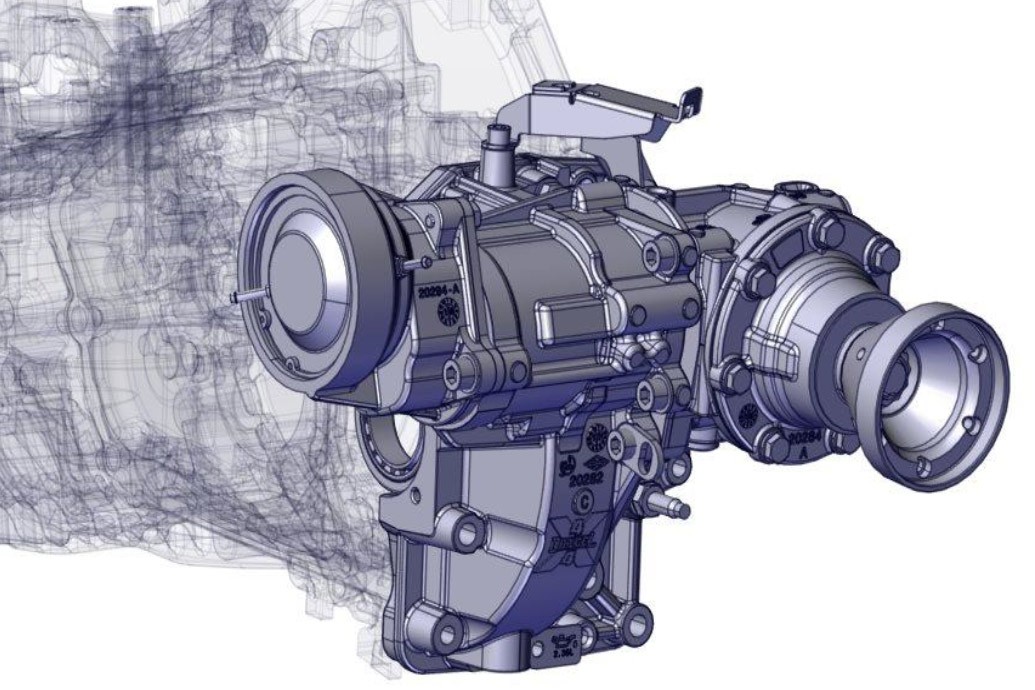

Давайте разберёмся, как же устроены полноприводные Citroen SpaceTourer / Peugeot Traveller и Citroen Jumpy / Peugeot Expert? К картеру коробки передач стыкуется картер узла отбора мощности. В своё время при адаптации ручной коробки к фургонам К0 было предусмотрено технологическое окно: сняв заглушку легко пристроить к коробке узел отбора мощности.

Он состоит из двух основных элементов: гипоидной пары шестерен с передаточным числом 1,0 и зубчатой муфты, исполнительным элементом которой стал вакуумным приводом. Эта зубчатая муфта, которой управляет водитель, и подключает ветвь мощности на задний мост. Слева на центральной консоли – в том месте, где в дорогих комплектациях переднеприводных фургонов К0 размещается шайба Grip Control (эта система в том числе имитирует блокировку дифференциала за счёт работы тормозных механизмов) размещается такой же по форме кругляш управления кареткой.

В распоряжении водителя два режима. В Eco ветвь передачи мощности на задний мост не замкнута (пиктограмма на шайбе горит белым цветом), и 4WD – ветвь замкнута, но на задние колёса не передаётся тяга (индикатор горит синим цветом). Индикация этих режимов трансмиссии на приборном щитке отсутствует. В режиме Eco машина – только переднеприводная. Переключить шайбу в режим 4WD водитель может при любой скорости, но с одним условием: передние колёса не должны пробуксовывать. Естественно, активировать 4WD можно и остановив машину. Если у нас по примеру французов заведут опциональную блокировку заднего дифференциала, то её выведут не на отдельную кнопку, а на всю ту же шайбу.

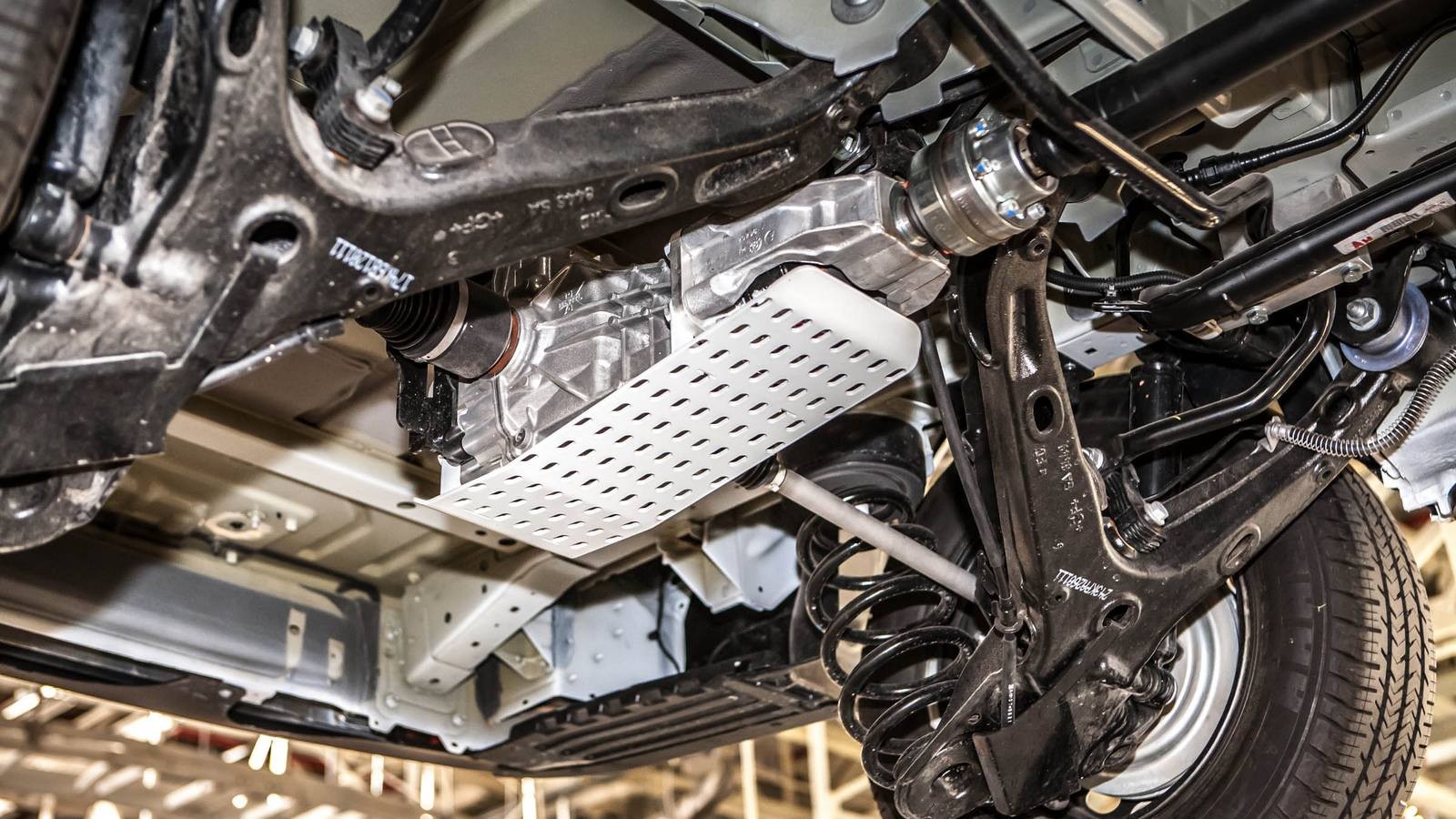

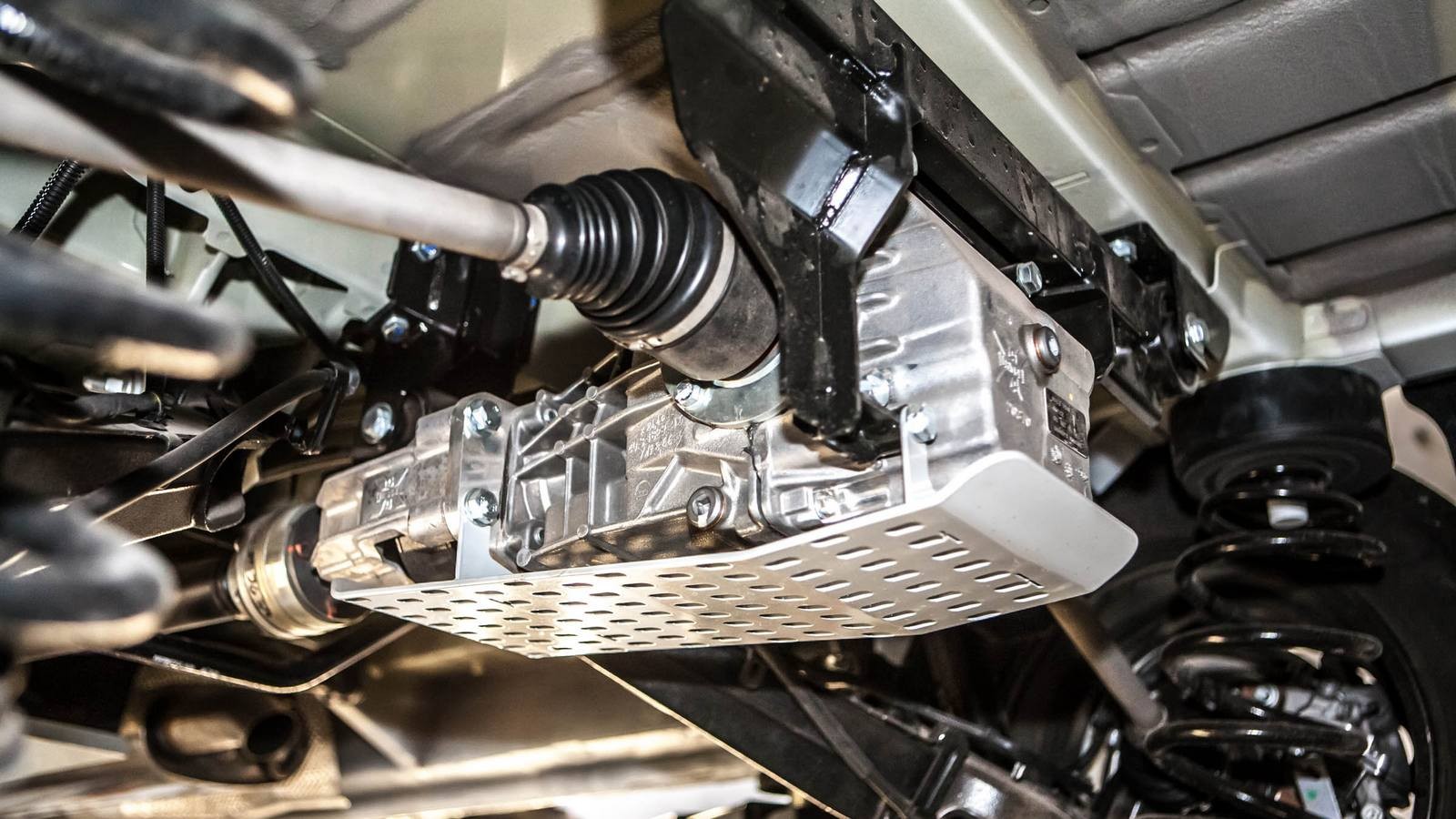

В полноприводном режиме задние колёса начинает подключать вискомуфта, если, конечно, оба передних колёса (или хотя бы одно) начинают проскальзывать. Как только входной и выходной валы вискомуфты начинают вращаться с разными угловыми скоростями, от трения, создаваемого двадцатью пятью парами фрикционных дисков температура наполняющего муфту силикона резко поднимается, что тут же меняет вязкость и приводит к замыканию фрикциона. Плюсы такого решения заключаются в отсутствии обслуживания и электронного управления, минусы – в медлительности: муфту замыкает через 0,5-0,8 секунды после начала проскальзывания колёс. Это существенно медленнее, чем во фрикционах, управляемых электроникой, но зато дешевле. И вообще, поскорее снимите со своих ушей «маркетинговую лапшу» про превентивно срабатывающие электромагнитные муфты – они ничем не лучше старого доброго «силикона», но быстрее, да…

Другое дело, вязкостная муфта, конечно не замыкается полностью, в пиковые моменты передавая на задние колёса до 70% мощности, но для лёгкого бездорожья, строительной площадки и прочих типичных условий эксплуатации полноприводных фургонов этого более чем достаточно. Дополнительные полноприводные элементы добавляют к массе машины 90 кг, а дорожный просвет возрастает на 40 мм: когда машина в снаряженном состоянии, под защитой поддона картера можно намерить 190 мм, под защитой картера заднего моста – 260 мм, в пределах колёсной базы – 275-285 мм.

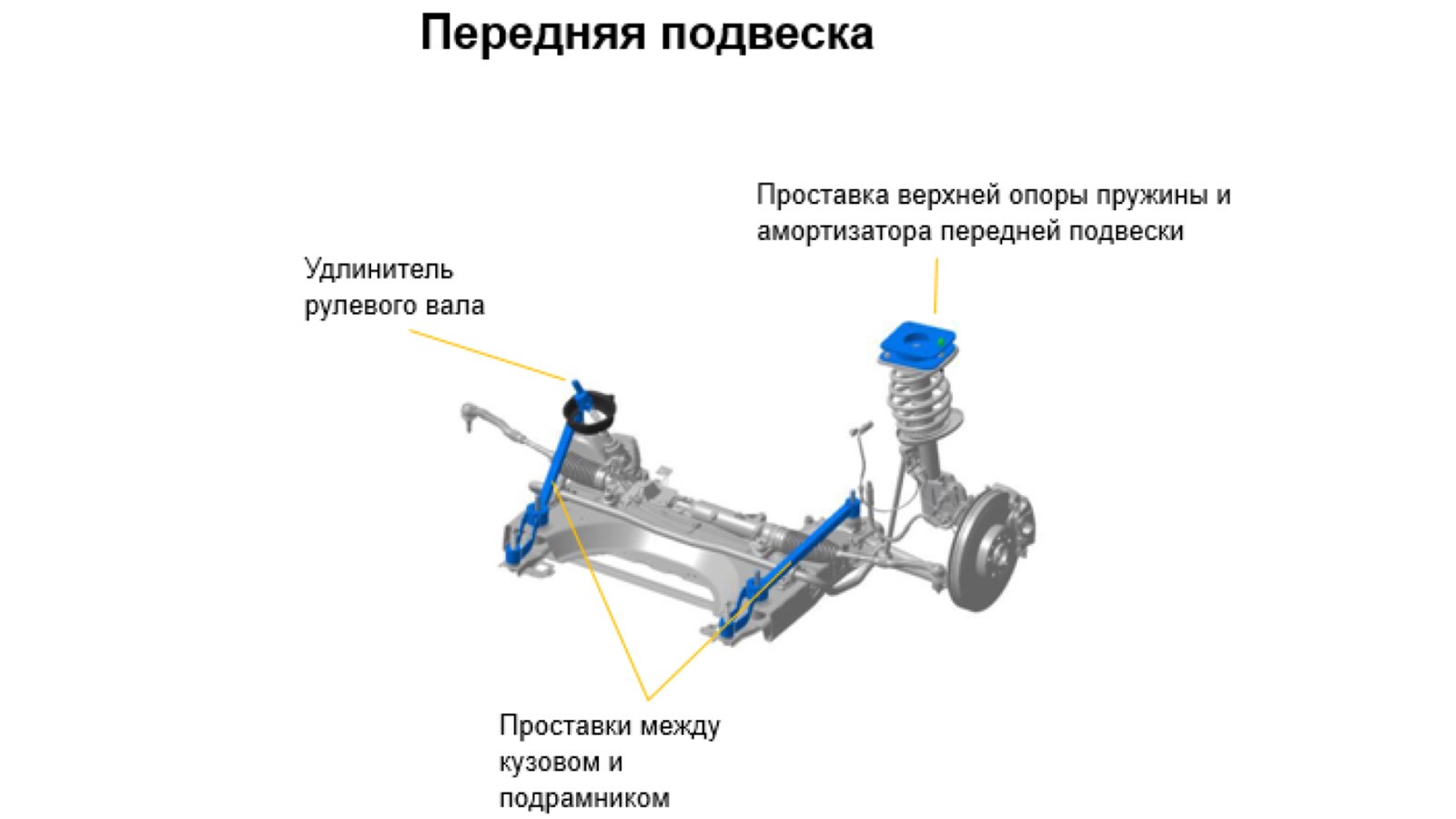

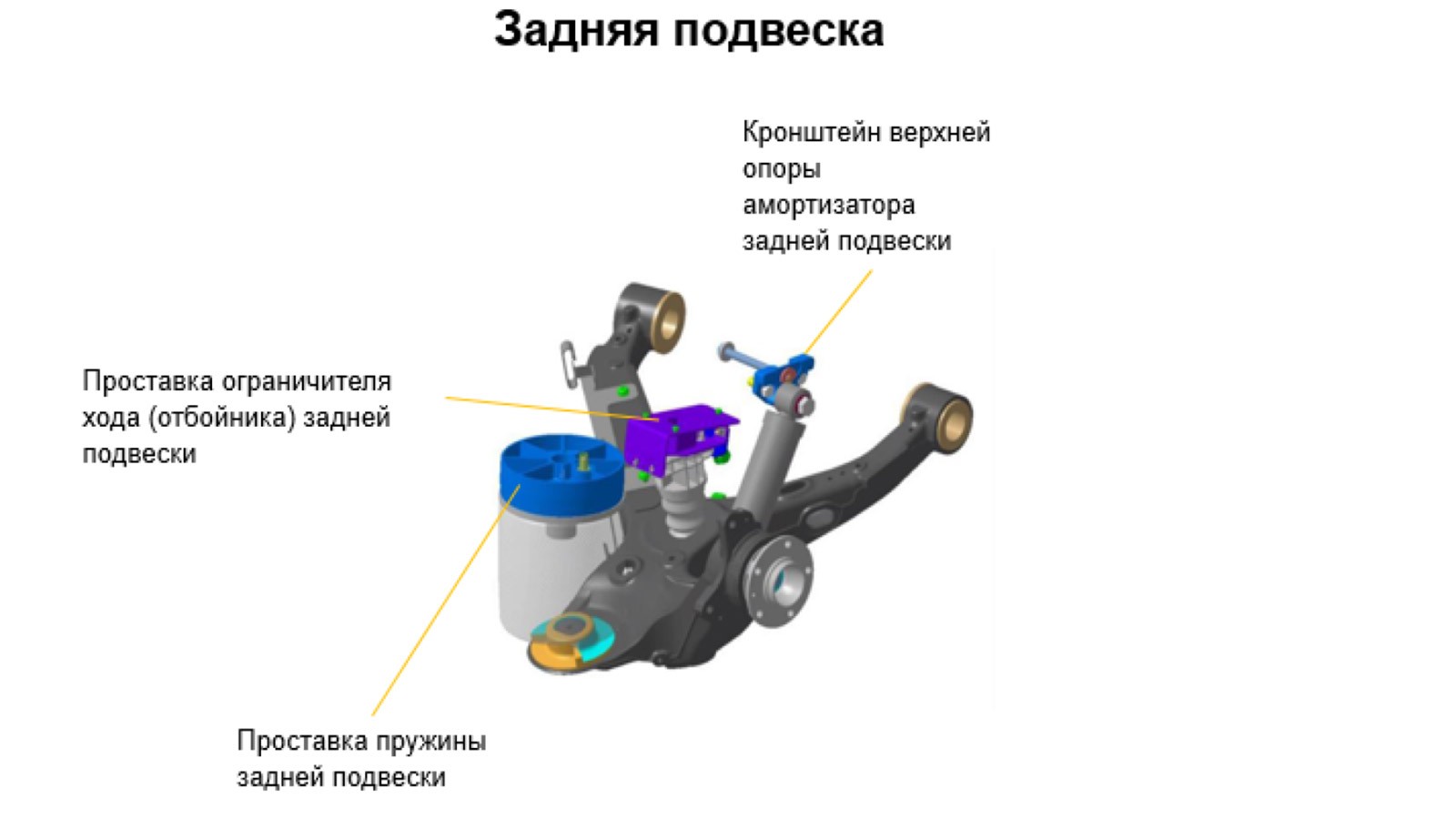

С приводом – всё ясно, а как увеличили клиренс? Очень просто: между стойкой передней подвески и кузовом устанавливают проставки высотой 40 мм, между кузовом и пружинами задней подвески – проставки 50 мм и ещё одну проставку – под ограничитель хода подвески сзади. Кроме того, спереди появляются дополнительные прокладки между кузовом и подрамником, «уехала» верхняя точка крепления заднего амортизатора, изменилась геометрия заднего стабилизатора поперечной устойчивости.

Остаётся добавить, что на полноприводные версии получен новый ОТТС, но краш-тесты модернизированные фургоны не проходили – только испытания на шум. К слову, хорошо бы погонять машины на полигоне, такое паллиативное увеличение клиренса, а, точнее, высоты центра тяжести, немного настораживает: не станут ли фургончики переворачиваться в быстрых виражах?

Цены на пассажирские Citroen SpaceTourer / Peugeot Traveller 4WD и коммерческие Citroen Jumpy / Peugeot Expert 4WD объявят ближе к началу серийной сборки, которую планируют на конец октября – ноябрь. Впрочем, уже сейчас официально заявлено, что цены будут ниже, чем у всех конкурентов зарубежных брендов, причём не только первого, но и второго ряда: от VW Caddy до VW Multivan.

В ожидании тест-драйва полноприводных фургонов К0 нам остаётся гадать, предложат ли французы российским покупателям полноприводные Citroen Berlingo / Peugeot поколения В9. На Dangel их не выпускали, но теперь-то нам уже многое по плечу, теперь мы и без французов обойдёмся...
