CarPC – настоящий компьютер в авто: от рассвета до наших дней

21301 1 17
Поделиться: 7 3 0 2 0 5

Кто такие «карписишники» и чем они увлекаются? Как желание слушать музыку в формате МP3 в автомобиле породило огромное комьюнити? И что такое вообще компьютер в автомобиле атавизм, ретрохобби или по-прежнему актуальная вещь?

Зачем нужен компьютер в автомобиле?

А давайте-ка для затравки прогуляемся мысленно в год эдак 2000… Достижения техники, восхищавшие нас на стыке тысячелетий, сегодня вызывают только нервное всхлипывание… Первый телефон с MP3-плеером Siemens SL45, память которого составляла от 16 до 32 мегабайт, первый телефон с фотокамерой, имевшей разрешение лишь 0,1 мегапикселя, – Sharp J-SH04, первый телефон со встроенным GPS Benefon ESC… И все это – лучшие (!), флагманские модели, а значит, рядовым обывателям недоступные.

Обычные граждане, мы с вами, в те годы редко имели MP3-плеер, цифровую камеру или навигатор (и тем более встроенные в телефон!), не представляли планшетов в их сегодняшнем понимании – наши мечтания применительно к мобильникам чаще всего ограничивались полифонией, а автомагнитола, играющая MP3, представлялась чудом. Про такой копеечный сегодня аксессуар, как видеорегистратор, и помыслить было нельзя!

Собственно говоря, многие считают, что именно MP3 и дал главный толчок к развитию автомобильных компьютеров. 2000 год (ну, если уж быть точным, то 1998-99, тут расплывчато…) ознаменовался массовым всплеском интереса к музыке в формате MP3 и широким распространением знаменитого программного плеера Winamp. И, хотя еще вовсю выпускались и продавались кассетные автомагнитолы, множество людей не могли спать спокойно из-за невозможности слушать в автомобиле MP3 – такой удобный и ставший привычным на домашнем «пи-си»!

Но городить компьютер в машине только ради MP3 – это явный перебор, подобным занимались считанные энтузиасты, располагавшие явным избытком свободного времени. Тысячи людей увлеклись «любительским карпьютеростроением» лишь в середине 2000-х, когда в массы пришло понимание удобства и необходимости в повседневных поездках навигации, видеозаписи движения, мобильного доступа в интернет и, конечно же, воспроизведения любых форматов аудио- и видеофайлов. Так во всем мире, не исключая и нашу страну, возникло комьюнити «карписишников».


CarPC из 2000-х. Каким он был?

Как выглядел CarPC в середине 2000-х? Типичный автокомпьютер был эдаким «пауком», распределенной системой. К примеру, сам комп – под сиденьем, в центральной консоли – небольшой 7-дюймовый сенсорный монитор, в бардачке – CD-ROM и USB-гнезда, на заднее стекло приклеены GPS-антенны и выносной GPRS-модем для интернета, на лобовом – камера видеорегистрации, провод от которой идет к карточке видеозахвата, и т.п. Чтобы машина в итоге не выглядела внутри подобно ДеЛореану «Дока» Эммета Брауна, «карписишникам» приходилось проделывать нешуточные объемы арматурных работ по салону, интегрируя все это барахло и соединяющие его провода под обшивки и покрытие пола…

Материнская плата и корпус:

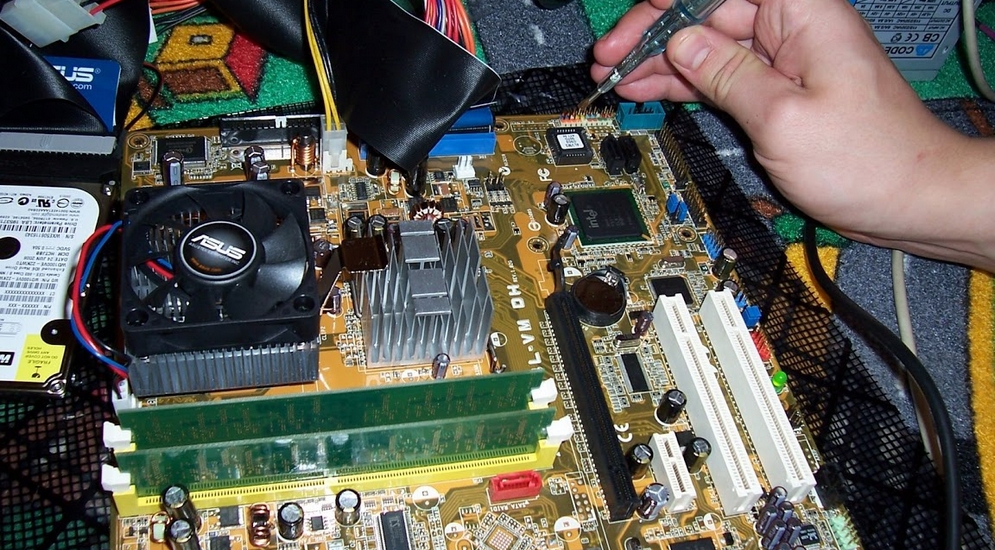

Для CarPC использовали стандартные десктопные «материнки» с необходимыми периферийными карточками в PCI-слоты и в порты на задней стенке – видеокартой, беспроводными интерфейсами, платами видеозахвата для камер наблюдения за дорогой и салоном, GPRS-модемами, выносными GPS-антеннами и т.д. Главной сложностью был корпус – как правило, самодельный, рассчитанный на скрытый монтаж под сиденьем, в бардачке (зачастую с полным удалением перчаточного ящика!), в нише багажника и т.п. Типичный автомобильный компьютер середины 2000-х — склеенный из толстого оргстекла корпус с обычной десктопной начинкой:



Хранилище данных:

Операционная система, софт, музыка, видео и т.д. хранились на обычном жестком диске, без какой-либо виброразвязки или термозащиты – все прекрасно работало и так, хотя у неофитов именно выживание винчестера при автомобильной тряске и перепадах температур вызывало наибольшие сомнения.

Дисплей:

Дисплей в CarPC – это не только средство визуального отображения информации, но и главное устройство управления всей системой! Ибо клавиатуру и мышку в движении использовать нереально, и лишь редкие энтузиасты применяли беспроводные трекболы, тоже, надо сказать, не шибко удобные. Поэтому «карписишники» были одними из первых, кто активно начал юзать сенсорные мониторы, пока большинство воспринимало их еще как экзотику. Мониторы для автомобильного компьютера были, как правило, 7-дюймовые и относились к одному из трех основных типов:

  • Мониторы от производителя специализированных автомобильных мониторов типа компании Lilliput – готовые устройства с 12-вольтовым питанием и сенсорным экраном, которые можно было встроить в интерьер. Довольно дорогие изделия.
  • Моторизованные мониторы, внешне схожие с однодиновой магнитолой, которые выезжали и поднимались вертикально, от производителей автоэлектроники второго-третьего эшелонов, например, Prology. Тоже недешевые.
  • Самодельные конструкции в виде дешевого китайского автотелевизора с VGA-видеовходом, на который наклеивали купленную на eBay сенсорную прозрачную пленку с USB-интерфейсом. Популярный бюджетный вариант.


Блок питания:

Едва ли не самый важный компонент карпьютера, который должен работать без сбоев при нестабильном напряжении автомобильной бортсети, не уходить в перезагрузку при вращении стартера, уметь беречь аккумулятор машины, контролируя напряжение и интеллектуально выключаясь. Основных вариантов тут было четыре:

  • Специальный блок питания для CarPC. Дорогой, но качественный.
  • Самоделка по схеме форумчанина сайта «карписишников» Сергея Лебедева. Конструкция стала невероятно популярной за счет своей простоты и продуманности, её собирали тысячи людей по всей стране. Аббревиатура «БПСЛ» («блок питания Сергея Лебедева») была известна каждому энтузиасту карпьютеризации!
  • Переделка на 12 вольт обычного 220-вольтового компьютерного блока питания ATX – «нищебродский» вариант с сомнительным результатом. Но у некоторых как-то умудрялось работать…
  • Использование в качестве основы для CarPC старого ноутбука с универсальной ноутбучной зарядкой от «прикуривателя» – хороший, несложный и недорогой вариант, но затрудняющий гибкое построение системы – приходилось зависеть от характеристик имеющегося ноутбука, а не выбирать на свое усмотрение «материнку», процессор и прочее.

Софт:

Софтверной основой автомобильного компьютера была, как правило, самая обычная «винда». Но безопасно пользоваться «окнами» на 7-дюймовом сенсорном экранчике, да еще во время движения, – нереально, поэтому поверх Windows в обязательном порядке устанавливалась специальная оболочка-интерфейс с крупными и удобными экранными кнопками и менюшками для управления музыкой, видео, интернетом, навигацией и т.п. Эти оболочки разрабатывались самими «карписишниками», из года в год улучшались, приобретали массу скинов и индивидуальных настроек.




CarPC сегодня. Каким он стал?

Ваш покорный слуга сам увлекался CarPC много лет тому назад. Впоследствии этот вид технического творчества мне наскучил, к тому же существенно эволюционировала потребительская электроника, сделав возможным решить почти все задачи, возлагаемые прежде на громоздкий и непростой в монтаже CarPC, силами смартфона или планшета. Вспомнив как-то с ностальгическими чувствами старые добрые времена, я зашел на сайт, традиционно объединявший российских «карписишников», и очень удивился, обнаружив, что он жив-здоров, и на нем кипит общение творческих людей! Впрочем, не стоит думать, что эти люди по-прежнему громоздят в машину «потроха» десктопов и врезают CD-ROMы в бардачки, – CarPC эволюционировал, радикально сменив концепцию!

Сегодняшний карпьютер – это, как правило, встроенный в торпедо автомобиля андроидный планшет – либо вместо имеющегося в штатной комплектации дисплея, либо при крайне ограниченных функциях родной мультимедийной системы. Каковы достоинства подобного решения?

  • Во-первых, конечно, это преимущества встроенной стационарной системы – потребность регулярно снимать/устанавливать смартфон и регистратор на присосках – это неудобно, и есть постоянный риск забыть что-то в салоне.
  • Во-вторых, качество в сравнении с готовыми аналогами – многочисленные андроидные автомагнитолы, которые выпускаются специально под дизайн конкретной модели автомобиля, дОроги, а бренды, производящие их, никому не известны. Планшет же известной марки – это гарантированно более высокий уровень сборки и надежности.
  • В-третьих, как уже понятно, цена. Планшет более чем доступен, а родной мультимедийный дисплей для, скажем, Opel Astra J или Mokka стоит от 50 тысяч рублей, и за эти деньги не блещет функциональностью… На его место встает планшет, выполняя гораздо больше разнообразных задач.

По такому описанию может на первый взгляд показаться, что сегодня CarPC как явление измельчал, комьюнити превратилось в «сообщество любителей планшетов в машине», и из этого интересного хобби ушла значительная часть креатива… На самом деле это не так!

Практически все трудности-интересности, которые были свойственны полноценным компьютерам в автомобиле, унаследовали и системы на основе планшетов! Тут по-прежнему есть где покопаться, повозиться, приложить голову и руки для реализации нестандартных решений.

К примеру, не так-то просто обеспечить такую «элементарную» вещь, как питание планшета от бортовой сети! Часто во время работы навигации microUSB-порт не способен заряжать планшет – он лишь замедляет разряд! Иногда это удается победить только с помощью специально кастомизированных прошивок… А чтобы планшет включался, выключался и менял режимы по определенным алгоритмам, в привязке к положению ключа зажигания и другим функциям авто, энтузиасты делают специальные контроллеры питания.

Непростая задача подключить к планшету и пару видеокамер – для съемки дорожной обстановки и для парковки задним ходом – опять приходится «колхозить» коммутаторы видеосигнала и другие приспособления… В общем, работы креативщикам-самоделкиным хватает!

Пример современного CarPC на Subaru XV

О своей системе Колесам.ру рассказал опытный «карписишник» Александр Маковеев, инженер по ремонту цифровой техники из Москвы, известный на форуме pccar.ru под ником mcf1:

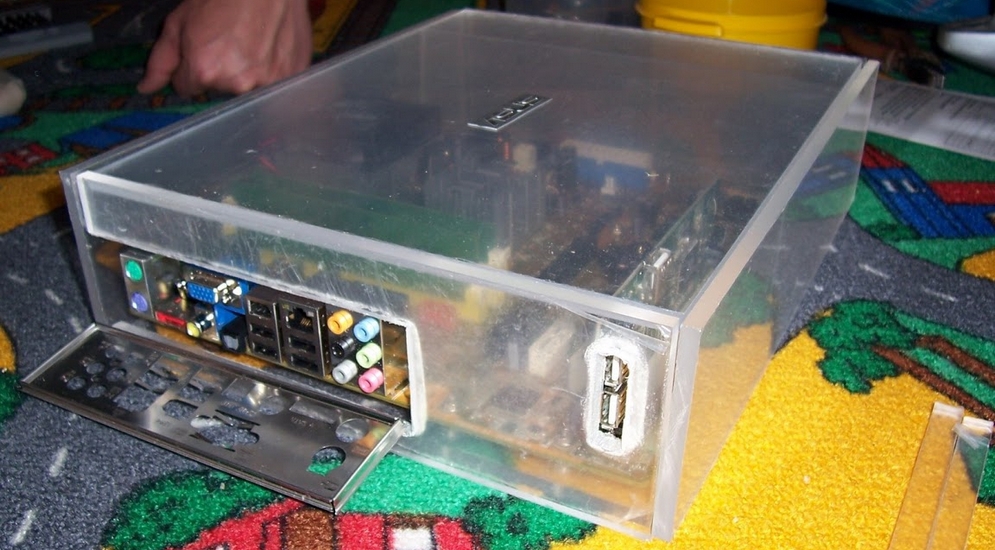

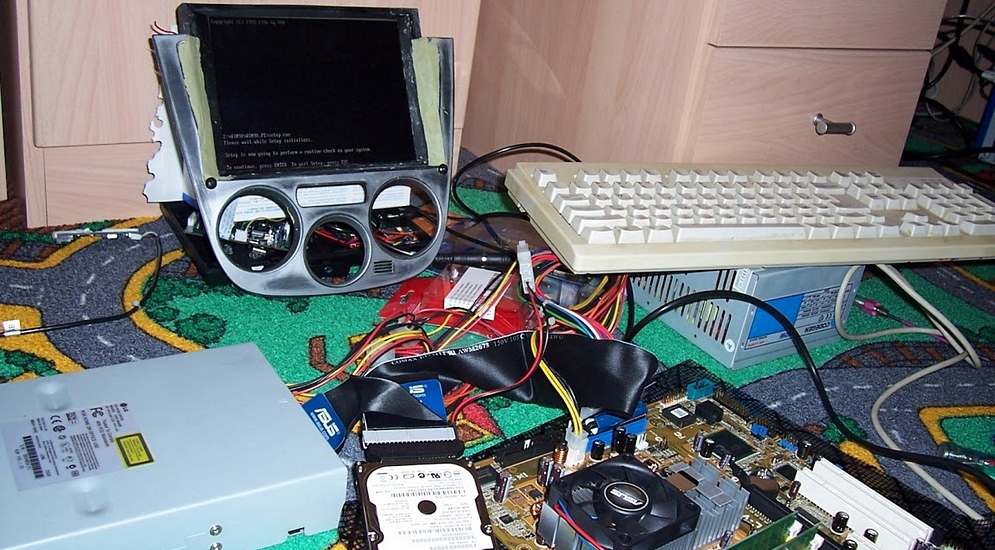

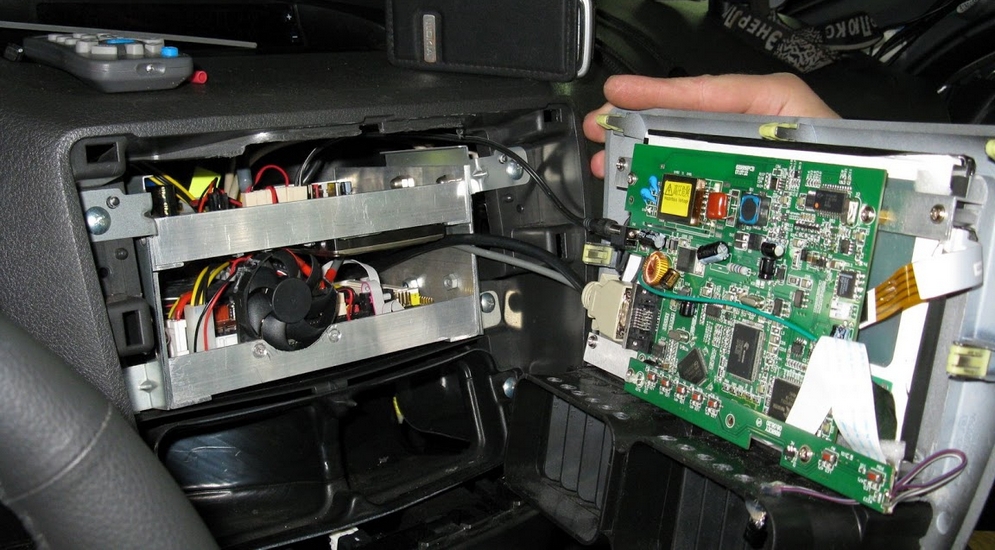

«На прежней машине, Subaru Impreza, у меня был классический CarPC – миниатюрная материнская плата (размером с коробку от компакт-диска), на ней «камень» Core 2 Duo, два гига «оперативки», выносная плата видеозахвата, мощная передняя камера с качественной оптикой от системы охранного видеонаблюдения для регистрации дорожной обстановки, GPS-антенна, GPRS-модем. Все это помещалось в обычном двухдиновом корпусе внутри торпедо, а сверху прикрывалось 8-дюймовым сенсорным экраном Lillyput, для которого долго делалась из композита рамка под интерьер машины:




Сейчас же у меня Subaru XV – в ней я уже создал встроенную в консоль систему на базе андроидного планшета Google Nexus 7. Дело в том, что в Windows-среде мне стало не хватать той развитой облачной синхронизации, которую дают Google и Android. К примеру, я сейчас иду к машине, набирая на телефоне адрес, а когда включу зажигание, увижу проложенный и готовый к старту маршрут уже на планшете!




Главные задачи, которые выполняет мой CarPC, – музыка, видео, интернет, навигация, OBD-диагностика. Пока к нему не подключены видеокамеры для парковки и видеорегистрации, но в будущем, возможно, это появится. Сейчас из периферии к Nexus 7 подключена в первую очередь внешняя USB-звуковая карта, имеющая оптический выход. По оптическому кабелю звук выведен на цифровой усилитель Chаllenger TA-5.1, с него – на переднюю трехполосную акустику и сабвуфер».

Вопрос навигации тоже потребовал «хардовых» решений – встроенная GPS-антенна планшета, смонтированного в торпедо, принимает спутники плохо, поэтому в Китае была заказана пятидолларовая активная антенна, которая поселилась в заднем спойлере. А через многопортовый хаб к USB планшета подключена не только звуковая карта, но и специальный контроллер JoyCon EX, необходимый для того, чтобы подавать на планшет сигналы со штатных подрулевых кнопок – управления громкостью, переключением треков и паузой.

Над экраном CarPC Александра расположена еще одна самоделка. Два небольших 12-долларовых мониторчика с eBay включаются при парковке: на один выводится изображение с задней камеры, на другой – с боковой, «бордюрной»:




«Вопросы питания тоже решались непросто. – завершает свой рассказ конструктор. – Из планшета удалена батарея, и запитан он от интеллектуального DC/DC-преобразователя. Этот блок обеспечивает устройству необходимый ток при любой нагрузке, а также мониторит напряжение бортсети, чтобы компьютер не посадил батарею. Включается планшет вместе с зажиганием – в Nexus 7 имеется магнитный датчик, реагирующий на закрытие крышки чехла с встроенным магнитом, – так вот, от этого датчика выведены провода и подключены к зажиганию. А на планшет установлено приложение Tasker, позволяющее настраивать действия и события по срабатыванию магнитного датчика. За счет этого при выключении зажигания можно закрыть все активные приложения, отключить GPS-приемник, Bluetooth и т.д. А при включении сразу запустить музыкальный плеер на заранее настроенной громкости – вне зависимости от того, на какой громкости он был, когда вы его выключили».

Иллюстрации Александр Маковеев и Flickr.com
