Колёса страны советов: заводские диски автомобилей ВАЗ

 Как утверждал великий Генри Форд, 80% красоты автомобиля составляют его колёса. Диски автомобилей ВАЗ советского периода изменялись в соответствии с общим стилем новых моделей и веяниями времени. В первой части мы собрали те из них, что устанавливались с завода на модели тех лет.


2101

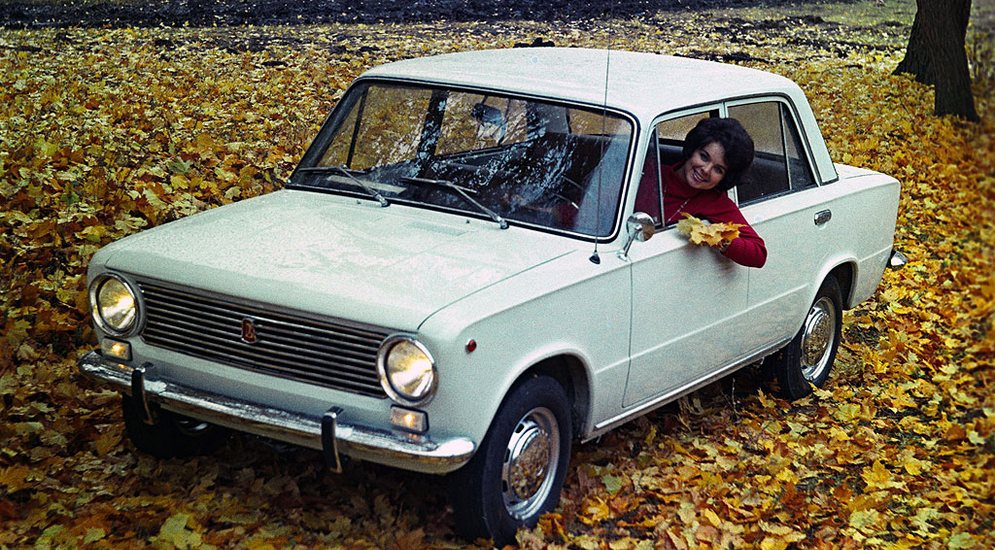

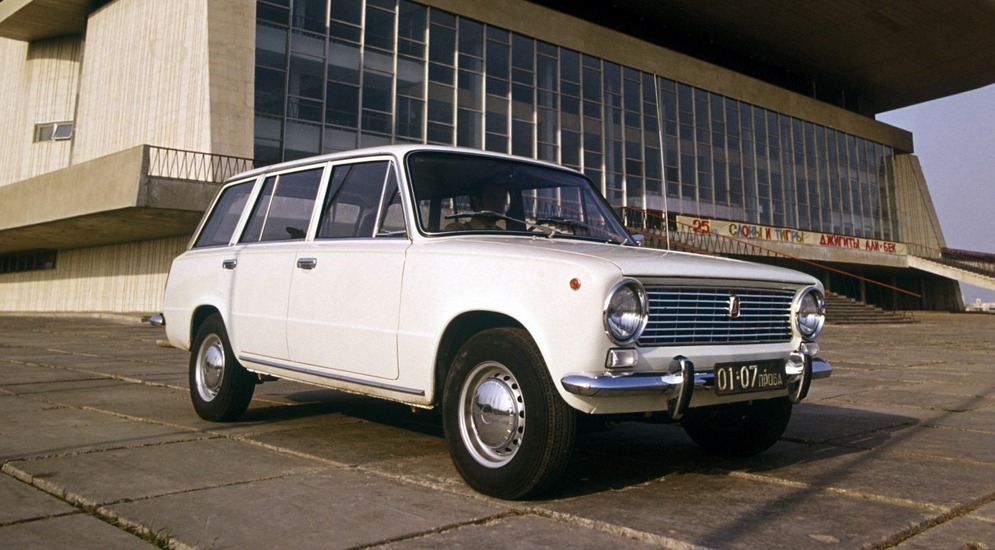

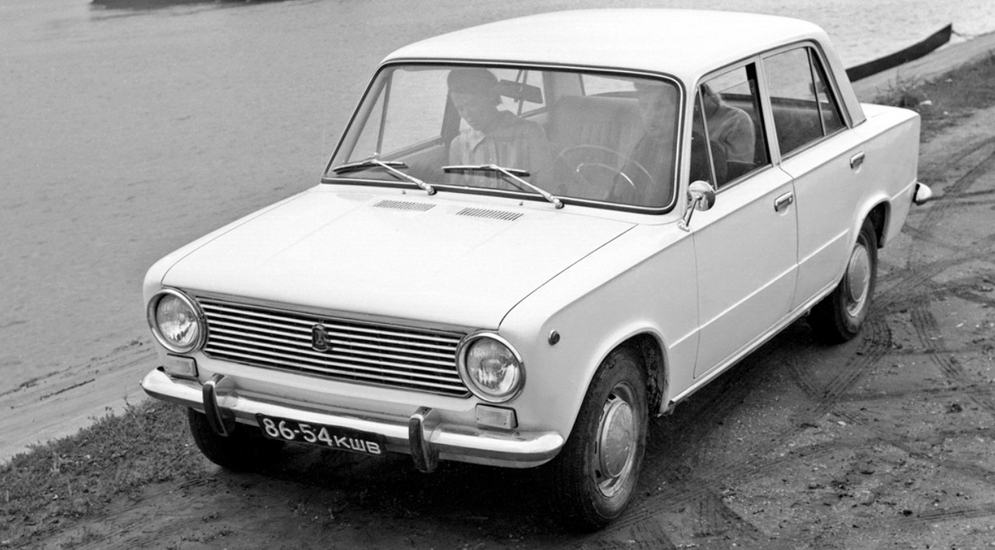

В отличие от многих других деталей, колёсные диски FIAT-124 «прижились» на ВАЗ-2101 практически без изменений. Диск шириной 4,5 дюйма и с вылетом 37 мм имел восемь вентиляционных отверстий характерной овальной формы. Поскольку в первые месяцы завод испытывал трудности с комплектующими, на «копейках» периода 1970-1974 гг. можно было встретить и другие диски – с шестнадцатью круглыми отверстиями, вокруг которых были сделаны своеобразные выштамповки.

Для защиты болтов крепления и ступичного подшипника центральную часть обода закрывал красивый хромированный колпак – точно такой, как на Фиате, только без надписи с названием автомобиля в центре. Для того, чтобы он держался на диске, были предусмотрены специальные «уши», а снять такой колпак удавалось благодаря его пружинным свойствам.

В первые годы диски окрашивались в серебристый цвет, однако позже на все автомобили семейства 2101 устанавливались только диски с овальными отверстиями, окрашенные в серо-белый оттенок.



Уже в 1991 году диски типа 2101 стали шире на полдюйма и получили хампы – специальные выступы на полках для плотной посадки бескамерных шин. Одновременно с этим «копеечные» диски избавились от «ушек» для колпаков.




Тем, кто сейчас занимается реставрацией, нужно учитывать, что по параметрам вылета на «копейку» допустимо монтировать только диски 2101 либо 2108.



2103/2106

«Трёшка» получила новые диски. По виду они очень напоминали «фиатовские», уже встречавшиеся на ранних ВАЗ-2101: те же шестнадцать круглых отверстий, но ширина обода выросла до пяти дюймов, а вылет, напротив, уменьшился до 29 мм. Такой диск устанавливался на «трёшки» и «шестёрки», причем на автомобилях третьей модели применялся колпак типа 2101, а на «шестёрку» шел свой – оригинальный. Отличить его можно по чёрной круглой накладке по центру.





Правда, для «шестёрки» были запланированы другие колёса, угловатый дизайн которых перекликался с внешностью новомодных в то время легкосплавных (алюминиевых, как их называли) дисков. Однако по технологическим соображениям такой диск в серию не пошёл.






С 1991 г. на новых «шестёрках» встречались и «копеечные» колпаки, а с 1995 г. диски типа 2103 лишились выступов под крепление колпаков и стали единственными конвейерными дисками для всех Жигулей. Чтобы такой диск можно было установить на «пятёрку» и «семёрку» с хромированным колпачком ступицы, диаметр центрального отверстия диска был увеличен до 60,5 мм. Именно на таких «троечных дисках» без ушек классические Жигули и стали достоянием истории.




Нива



16-дюймовое колесо Нивы шириной 5 дюймов по присоединительным параметрам напоминает диски ГАЗ и УАЗ (пять болтов). Характерный дизайн диска с двенадцатью круглыми отверстиями и большим вылетом (58 мм) появился уже на ранних прототипах, и он «сопровождает» старушку-Ниву всю её конвейерную жизнь! Со временем диск получил хампы для того, чтобы колёса могли эксплуатироваться в бескамерном варианте.




Часто советские владельцы Нив пытались сделать их более приспособленными для езды по асфальту путём установки «волговских» колёс в сборе с дисками. Но при этом из-за недопустимо малого вылета колёса торчали «наружу», что приводило к нарушению кинематики подвески.

2105/2107

Еще на стадии макетов у «пятёрки» появились оригинальные диски, дизайн которых напоминал «шестёрочные» прототипы: угловатые линии, прямоугольные вентиляционные отверстия, отсутствие центрального колпака. Похожие решения в то время применялись на многих автомобилях европейского производства – например, VW и Audi.



По пути на конвейер форма ступицы в угоду технологам стала несколько проще, но всё равно такие колёса заметно отличались от прежних «жигулёвских», хотя по параметрам «пятерочный» диск с пятью овальными отверстиями полностью повторял колесо 2103.




Для «семёрки» были предусмотрены собственные диски – схожие по дизайну с диском ВАЗ-2105, но с четырьмя вентиляционными отверстиями вместо пяти. Однако была выпущена лишь незначительная партия дисков с каталожным номером 2107-3101015, а все автомобили этого семейства (2105/2104/2107) вплоть до 1995 г. сходили с конвейера на «пятёрочных» дисках. К слову, колёса от 2105 устанавливались и на некоторые модификации «шестёрки» – например, на ВАЗ-21065.

2108




Первый переднеприводник ВАЗ получил оригинальные диски собственного дизайна с нехарактерным для Жигулей вылетом 40 мм. Так называемые ранние диски отличались более узким ободом (4,5J) и вентиляционными отверстиями – они были чуть больше по размеру и «острее», чем на автомобилях с 1989 г. Сегодня «ранние» колеса являются своеобразным артефактом, за которым охотятся ценители «правильных» Самар советского периода. Более поздние диски также отличались увеличенной до пяти дюймов шириной обода, а сами отверстия стали чуть меньше. Как и у последних моделей Жигулей, диск «восьмерки» не имел выступов под колпаки, а болты его крепления оставались открытыми.





Завод допускал замену диска с каталожным номером 2108-3101015 только на «копеечный», поскольку при использовании дисков от других моделей «классики» с меньшим вылетом резко увеличивалась нагрузка на ступичные подшипники и нарушалась кинематика подвески вследствие уменьшения плеча обкатки.

Ока




Переход на 12-дюймовую шину потребовал и оригинального диска. Деталь с каталожным номером 1111-3101015 имела ширину всего 4 дюйма и вылет 40 мм. Еще одно нехарактерное решение – крепление на три болта вместо классических 4х98. Интересно, что на ранних прототипах в дисках предусматривались шесть овальных отверстий, однако в серию пошел вариант «попроще» – с 12 круглыми отверстиями, который по дизайну напоминал масштабную копию колеса Нивы.





Единый размер, но не единый дизайн

Итак, практически единственным типоразмером легковых ВАЗов советского выпуска был тринадцатидюймовый. Интересный факт: штампованные диски с дизайном колеса 2108 до сих пор «в строю»: ими в базовой комплектации оснащаются современные модели Lada. В следующих материалах мы посмотрим, какими шинами оснащались ВАЗы того времени и затронем еще более интересную тему: легкосплавные диски СССР.




Читайте также:





Добавить комментарий

Для комментирования вам необходимо авторизоваться

Добавить комментарий

{{ file.name }}
{{ file.size / 1024 | number: 2 }} Кб
{{ file.progress() * 100 | number: 0 }}%
Прикрепить файл
Комментарий отправлен
16 комментариев
23.09.2015 20:21
Дмитрий Аверкин

Мда...

>> "...а с 1995 г. диски типа 2103 лишились выступов под крепление колпаков"

Как минимум в октябре 1990 г. уже пошли первые колёса без выступов — взгляните бы на известную машину Шленцова.

>> "16-дюймовое колесо Нивы шириной 5 дюймов..."

До апреля 1979 г. устанавливалось колесо шириной 4,5 дюйма. Самое смешное, что на соответствующей иллюстрации из каталога даже отмечен код заводского извещения об этом факте.


24.09.2015 10:57
Олег Полажинец

Я пробежался по первоисточникам заново (архив ЗР 1976-1982 гг.), трёхтомник "Высокой мысли пламень" - нигде нет такой информации, что до апреля 1979 г. на Ниве стояли диски шириной 4.5J. В апреле 1979 г. была собрана 50-тысячная Нива - это все, что известно мне по такой дате.

Честно говоря, вызывает сомнение сочетание "копеечной" ширины диска 4,5J (как для резины с шириной профиля 155 мм) и шины 6,95-16 (по нынешней классификации - 175 мм).

По поводу дисков 2103 без выступов - времена были смутные, время от времени могли и появляться и до 1995 г.

На реэкспортных машинах второй половины 1994 г. такие уже иногда встречались вперемешку с "родными".

Тем не менее, официальная информация завода - именно с 1995 г. на все заднеприводные автомобили ВАЗ пошли колёса типа 2103 без выступов под колпаки. Её я и придерживался.

Повторюсь - времена были непростые, на жигулях тех лет была чехарда с комплектующими - к примеру, на шестёрках 1991-1992 гг. появились колпаки 2101, потом шестёрки же лишились молдингов, на некоторых автомобилях они были, на некоторых - нет, стояли диски 2105 на многих шестёрках… в общем, чехарда. Однозначный факт - с 1995 г. только диски 2103 без ушек под колпаки на всей классике.


24.09.2015 11:51
Дмитрий Аверкин

Первоисточник - распоряжение 9467. Как я уже сказал, это даже отмечено на приведённой иллюстрации из каталога деталей ВАЗ-2121.

1

24.09.2015 12:16
Олег Полажинец

А можно ссылку или текстовый вариант данного распоряжения? Не встречал просто ни разу, очень интересно.


24.09.2015 12:34
Дмитрий Аверкин

В самом конце каталога есть соответствующий раздел. Там указывается номер распоряжения и сведения о его актуализации.


21.02.2018 01:42
id250359634

К сожалению, большой комментарий слетел, продублирую кратко. 1) Почему-то никто не отметил, что у "трёшки" были свои оригинальные колпаки с множеством радиальных прорезей. В интернете нашёл упоминание о "фальшдисках", там речь идёт о "добавке" к упомянутым в статье колпакам, заполняющим промежуток между колпаком и ободом диска. 2) Советские автовладельцы "нив"не могли, т.б. часто, " сделать их более приспособленными для езды по асфальту путём установки «волговских» колёс в сборе с дисками". Во-первых, "Нива" приспособлена для движения по асфальту. Во-вторых, в советское время автошины были в дефиците и маловероятно, что где-то настолько свободно лежала "волговская" резина, да ещё с дисками, что её могли купить те, кому не достался свой размер. Я такие переделки стал встречать только в постсоветское время, когда много чего появилось в свободной продаже, в т.ч. и "15-е" "волговские диски. И когда, это уже в-третьих, народ перестал опасаться, что могут спросить: "А не с государственной ли машины у вас комплектующие, гражданин?"


24.09.2015 11:26
Олег Полажинец

А что за известная машина Шленцова такая? В сети есть несколько новых автомобилей 2106 1991 г. без пробега - диски 2103 с ушками, колпаки 2101.

Также в сети есть новая шестёрка 1990 года с пробегом 137 км. Диски с выступапи.

Первые диски без выступов могли пойти и раньше, чем указано, с этим никто не спорит. Но полный переход произошел в 1995 году.


24.09.2015 11:54
Дмитрий Аверкин

Это ВАЗ-21061 с кузовом №2522620. Её датированные октябрём 1990 г. "троечные" диски уже лишены выступов под колпаки.


24.09.2015 12:17
Олег Полажинец

Есть ссылка на данный автомобиль? Где его можно посмотреть?


23.09.2015 22:29
Павел Шепелев

Диски 2101 продолжали выпускать ещё долго и после 1995 года - на ВАЗ-2104 в нишу запасного колеса по высоте не помещалось штатное колесо с диском 2103. Диски 2101 так же были и с хампами и без выступов под крепление колпаков.


24.09.2015 11:04
Олег Полажинец

мой текст нигде не противоречит тому, что "Диски 2101 так же были и с хампами и без выступов под крепление колпаков." или что диски 2101 выпускали и после 1995 года. Выпускали, конечно - они новыми в автомагазинах спокойно встречались. Те, которые без выступов под колпаки и с хампами под бескамерки.


24.09.2015 15:13
Павел Шепелев

"...а с 1995 г. диски типа 2103 лишились выступов под крепление колпаков и стали единственными конвейерными дисками для всех Жигулей."

Я всего лишь хотел заметить, что диск 2103 не остался единственным конвейерным - в качестве запасных колес на конвейере продолжали использовать диск 2101 шириной 4,5J в сборе с шиной размерности 165/70R13. То есть для ВАЗ-2104 - это была своего рода "докатка" - меньше в диаметре и уже штатных колёс.


24.09.2015 11:49
Дмитрий Аверкин

Поправка: весной 1979-го ширина действительно увеличилась на полдюйма, но не с 4,5 до 5, а с 5 до 5,5. Проще говоря, колесо 2121-3101015 (5Jx16H2) заменено на 2121-3101015-01 (5 1/2Jx16).


24.09.2015 12:35
Олег Полажинец

Спасибо!


24.09.2015 12:38
Дмитрий Аверкин

Да никаких проблем: vk. com/photo207765731_323612808.


24.09.2015 20:50
Артур Балашихинский

Кстати говоря, если уж на то пошло, то 5J 2101 диск, тоже некоторое время был с ушами под колпаки. Это раз.

2106 с хампом и ушами, были максимум до 1993 года.
