Редкий из автовладельцев не слышал про «холодную сварку». Производят ее тысячи компаний, хотя по факту она – как то вино из одной бочки из бородатого анекдота: чаще всего несколько заводов делают продукцию для множества брендов, меняя лишь этикетку.
Как правило, типичная «сварка» – это небольшая «колбаска» из загущенного эпоксидного компаунда и отвердителя, заключенного в своего рода микрокапсулах, которые лопаются при разминании «колбаски» в ладонях и смешиваются с основой. В результате получается быстрозастывающая композиция, которой можно заделать небольшие щели и трещины в самых разных узлах автомобиля, легко устранив утечку масла, антифриза или топлива.
Характеристики «холодной сварки» весьма высоки даже у малоизвестных марок, а серьезные бренды выпускают и вовсе замечательные продукты с повышенной адгезией, способные прилипать даже к замасленным или влажным поверхностям, выдерживать чрезвычайно высокие механические нагрузки, температуру и вибрации. Проще говоря, грамотный автомастер вполне может рассматривать эти препараты в качестве расходника для полноценного, а не только временного ремонта.

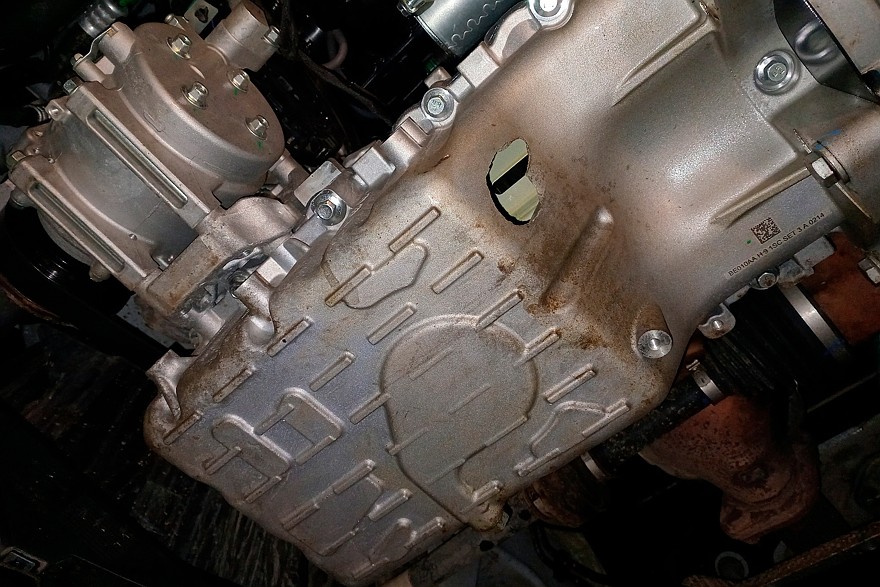

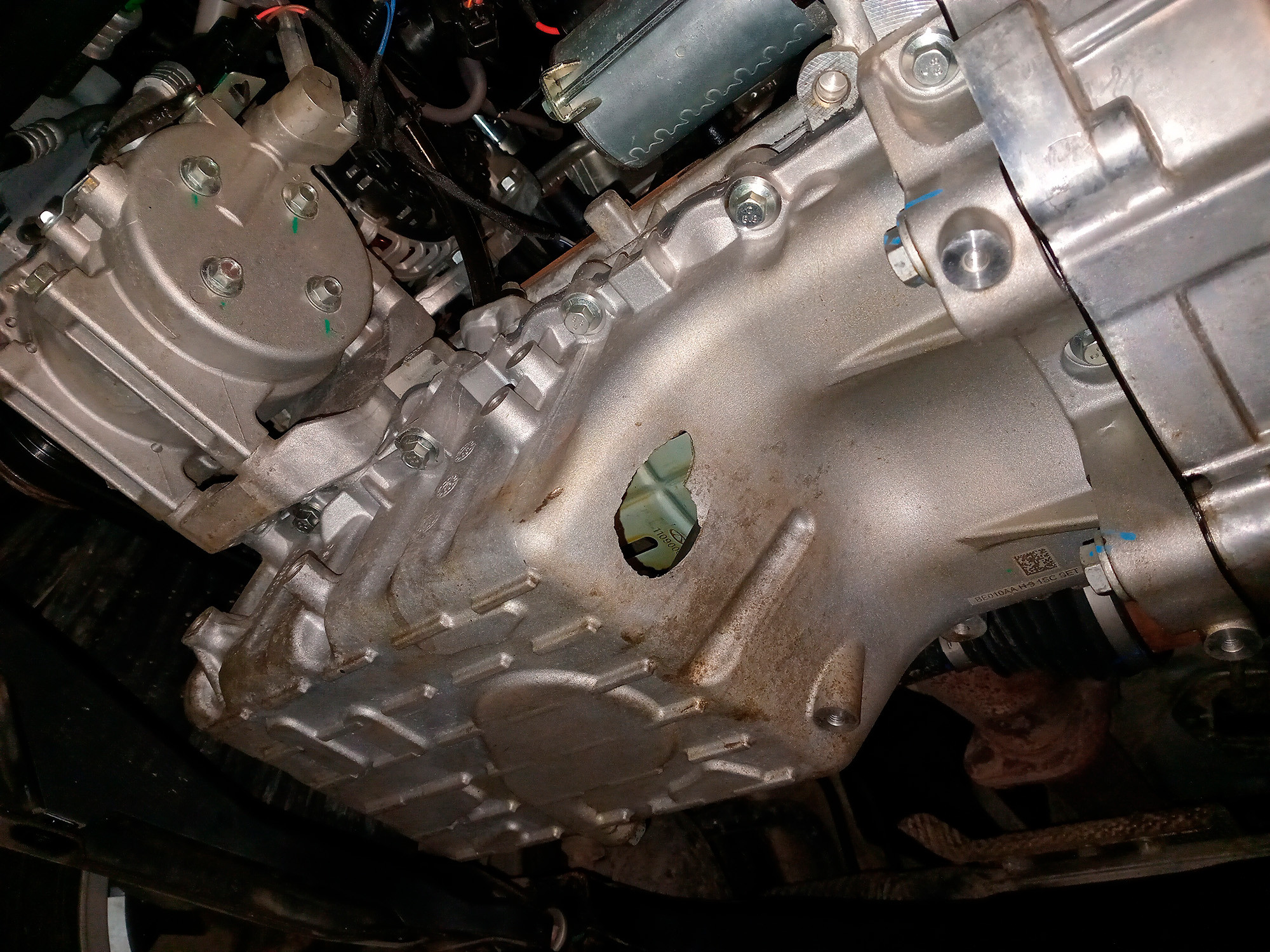

Рассмотрим достаточно сложный случай, который многих автолюбителей ввел бы если не в ужас, то уж точно в серьезный ступор. Перед нами – типичный для современного автомобиля легкосплавный картер двигателя после наезда в развороте на высокий канализационный люк.

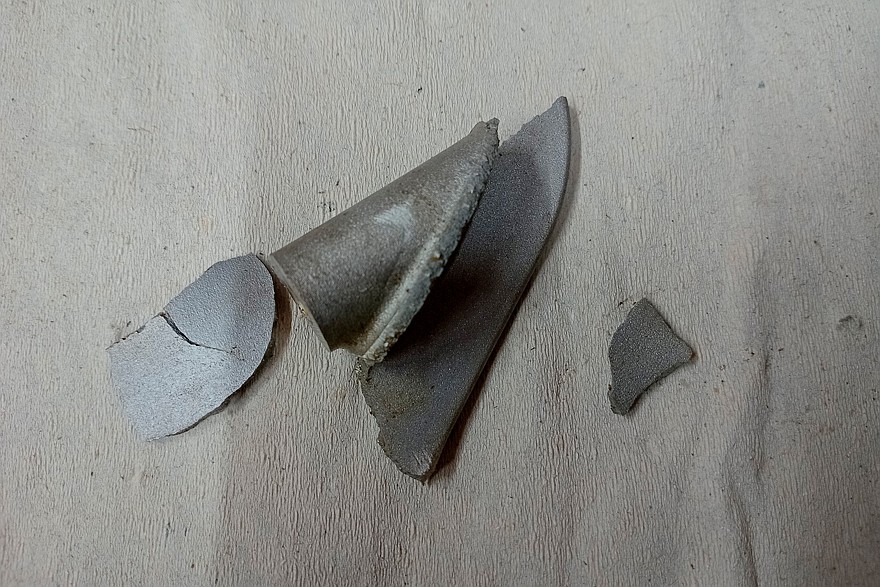

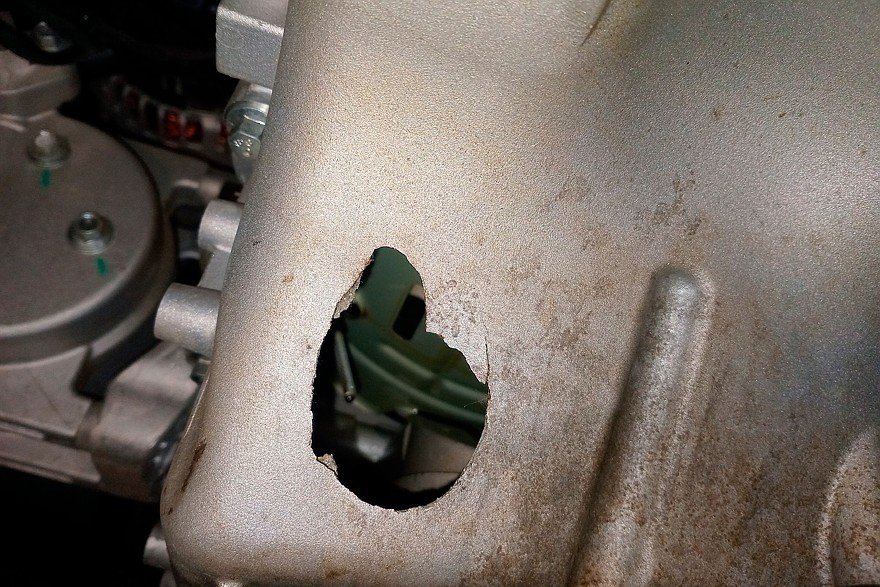

Удар прорвал пластиковый пыльник двигателя и проломил картер. Порождение современной порошковой металлургии вполне предсказуемо оказалось хрупким, как печенье.
Владелец автомобиля уже настроился на замену картера и затраты непосредственно на него и на работу по лютым дилерским ценам, однако гаражный мастер не без труда его отговорил, уверив, что заплатка будет столь же прочной и надежной, как и исходный сплав. Особенно если сделать все правильно, с учетом особенностей применения «холодных сварок».
Очевидно, что просто залепить дыру комочком в нашем случае оказалось нереально – пролом представлял собой рваный круг с диаметром 50-60 мм. Однако «холодная сварка» в таких ситуациях отлично работает в тандеме с заплаткой из листового алюминия.
На пробоину необходимо вырезать заплатку с припуском по краям миллиметров по пятнадцать. Если пробоина пришлась на частично изогнутую поверхность, то заплатку придётся предварительно по ней сформировать. В заплатке сверлим крепежные отверстия по периметру, затем её нужно приложить к пробою и использовать как трафарет для разметки, чтобы просверлить ответные отверстия в картере. Их нужно подготовить под резьбу: либо пройти по ним метчиком, либо запрессовать в них резьбовые заклепки под винты М4-M6 с плоскими шляпками под отвертку, выбирая диаметр в зависимости от масштабов бедствия. В нашем случае решили пойти вторым путем: использовать резьбовые заклепки под М4, которых будет вполне достаточно.
Все поверхности тщательнейшим образом обезжириваются, чего бы ни обещали производители эпоксидного состава. Заплатку надо обезжирить с обеих сторон, а руки и рукоятки инструмента перед работой тщательно отмыть от следов масла. «Холодную сварку» разрезаем на две порции – одну начинаем разминать, другую держим под рукой.
И первый нюанс возникает на этапе герметизации заплатки. Особенность «холодных» составов заключается в том, что они гораздо гуще традиционных герметиков, и их невозможно наносить легким намазыванием, втиранием пальцем или каким-то подобием небольшой лопаточки или шпателя – компаунд скатывается в «иголочки» и не прилипает к поверхности. Вылеплять же из него эдакие тонкие «колбаски» и лепить по линии периметра, обходя отверстия, просто некогда – качественные «сварки» полимеризуются быстро, и вам просто не хватит на это времени.

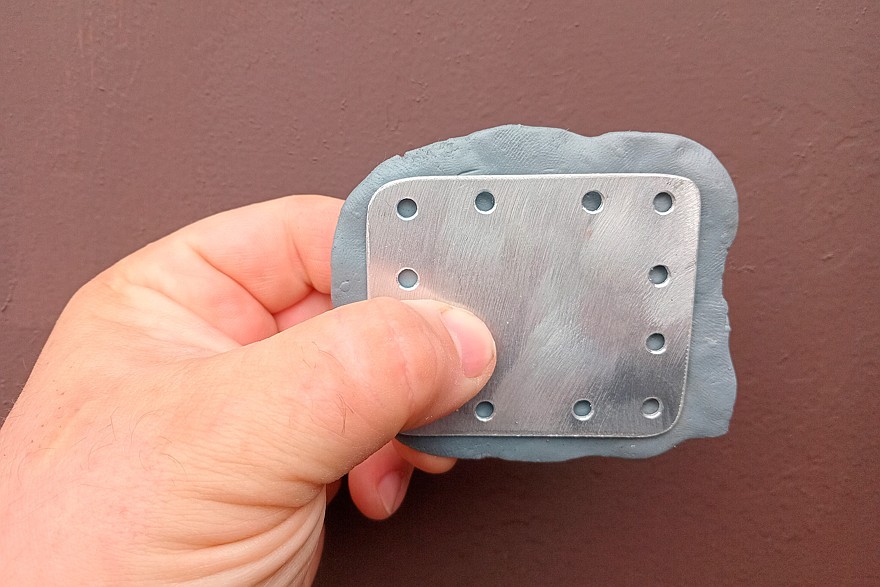

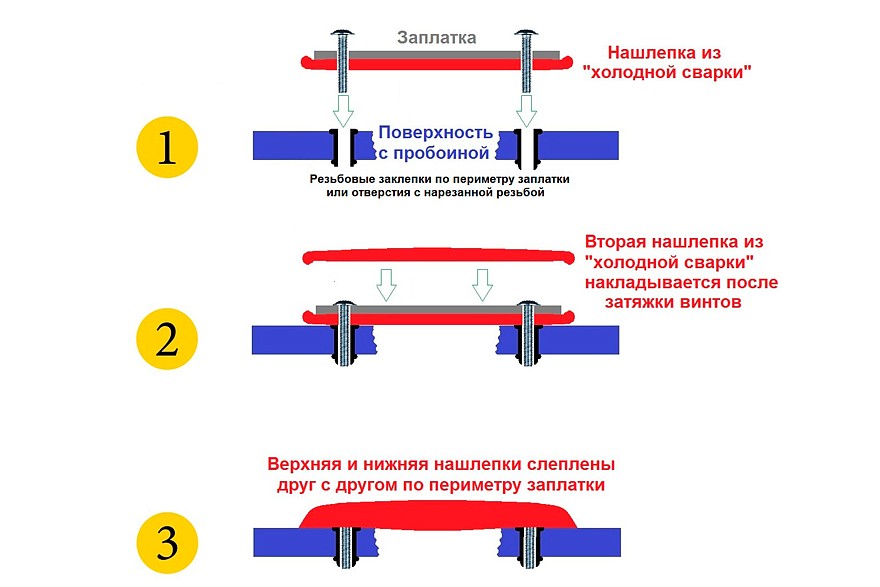

Поэтому правильным решением тут является формирование сплошного «листа» из компаунда, чуть превышающего по размерам саму заплатку. Лист накладывается на заплатку, тщательно уплотняется пальцами для приклеивания к ней, после чего любым подходящим по диаметру стержнем в компаунде протыкаются отверстия по разметке отверстий в заплатке. Вставляются винты, заплатка ставится на пробоину и быстро притягивается винтами до тех пор, пока по всему периметру не появится равномерная полоска выдавленного компаунда, что свидетельствует о качественном прижатии. Выдавленный состав обрезается ножом так, чтобы по контуру заплатки оставались миллиметр-два, и лишнее убирается.
Но это еще только первый этап. Если ограничиться только им, заплатка станет «потеть», а масло будет сочиться по резьбе винтов. Нужно спешить, пока первый слой «холодной сварки» еще вязкий и до конца не полимеризовался.
Берем вторую половину «холодной сварки», разминаем, формируем еще один такой же «лист» размером чуть больше заплатки и наклеиваем его поверх нее, накрывая головки винтов.
Края верхнего слоя компаунда мы тщательно прижимаем к тем остаткам нижнего слоя, что торчат из-под заплатки, усиленно уплотняя пальцами и формируя саркофаг, если выражаться «по-чернобыльски». Пока состав полностью не застыл, два слоя идеально склеятся друг с другом по периметру заплатки.

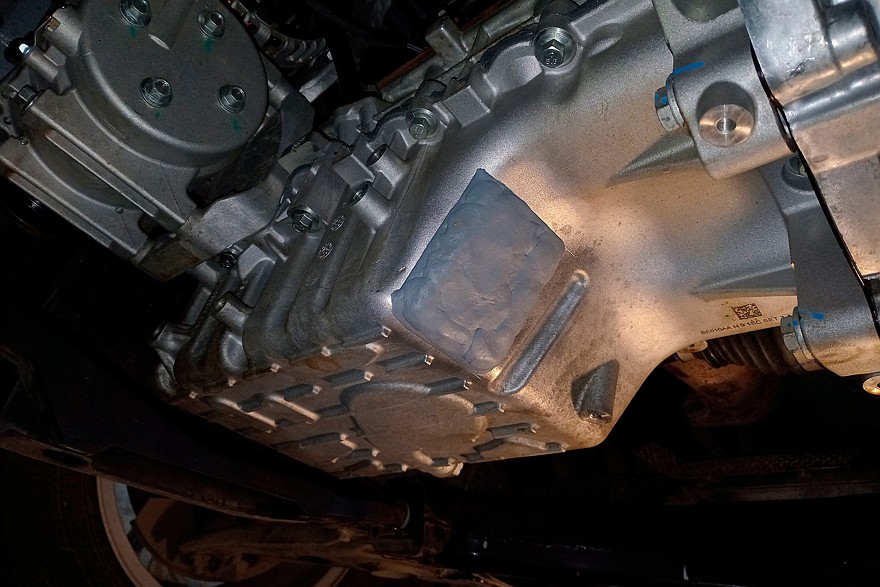

Результат выглядит примерно так.
Риск потери масла при таком ремонте – околонулевой: максимум, что можно получить, если не соблюдать технологию и произвольно «заменить авокадо на картошку, а креветки – на селедку», это запотевание заплатки маслом. Но если все сделать правильно и аккуратно, то нужды в замене картера фактически нет.
Но вот приличную защиту вместо штатного пластикового пыльника установить на будущее все же не помешает.
Для комментирования вам необходимо авторизоваться
