Вместо сердца: история жигулевского мотора от ВАЗ-2101 до наших дней

   В это трудно поверить, но уже почти 45 лет АвтоВАЗ использует моторы, ведущие родословную от "копейки". Скоро эра "классических" двигателей подойдет к концу, а мы отследим процесс их эволюции.


Говоря о двигателях родом из 70-х, первым делом приходит на ум сама "классика" — ВАЗ-2104, 05 и 07. Но последние партии этих моделей давно реализованы. Что же остается?

Последние носители двигателей первого поколения — это "родственники" Lada 4x4 и Chevrolet Niva. Но первая, по предварительным данным, при обновлении получит дефорсированный до 90 л.с. мотор от "Приоры", а вторая при смене поколения обзаведется 135-сильным двигателем под маркой Peugeot-Citroen...

Наконечник "копья"

Принято считать, что автомобиль ВАЗ-2101 — это локализованный в Советском Союзе Fiat 124, однако дело обстоит не совсем так. Автомобили внешне очень похожие, но в конструкцию было внесено более 800 ключевых изменений, прежде чем "фиатик" стал "копейкой". И, пожалуй, главное, что произошло на этом пути, — смена двигателя. По настоянию вазовцев двигатель Fiat-124, имевший довольно архаичную даже по тем временам конструкцию с нижним расположением распредвала, был превращен в верхневальный.



Кроме того, при сохранении рабочего объема в 1.2 литра диаметр цилиндра вырос с 73 до 76 мм, а ход поршня уменьшился с 71,5 до 66 мм, в результате чего мотор из длинноходного превратился в короткоходный, а значит, стал более оборотистым и "приемистым". Поднять обороты позволил именно переезд распредвала вверх — мотор стал чуть более шумным, но зато и более компактным, простым, экономичным.




По одной из версий Fiat произвел эту метаморфозу силами дочернего итальянского тюнинг-центра, по другой — в содружестве со специалистами самого ВАЗа. Как бы там ни было, а мотор получился. Если сравнивать по мощности, то принципиально выше она не стала, но если верить одной из вазовских легенд, в совокупности характеристики этого мотора так понравились итальянцам (приемистость, экономичность, простота конструкции, ремонтопригодность, ресурс), что получившееся решение они очень быстро стали тиражировать на своей продукции.

Легенда легендой, а уже следующий после "сто двадцать четвертого" Fiat 131 имел двигатель с верхним расположением распредвала, то есть схему, впервые примененную "Фиатом" на советской "копейке" и сейчас ставшую общепринятой. Ну а мотор ВАЗ-2101 вкупе с усовершенствованной трансмиссией (увеличенное сцепление, доработанные синхронизаторы, измененный кардан, новый задний мост), усиленной передней подвеской и полностью замененной задней, более жестким кузовом, а также рядом других "адаптационных" мер послужил основой первой вазовской модели и заложил архитектуру модельного ряда "Жигулей" на многие годы вперед.




Эволюция

Что бы ни говорили сейчас о вазовской "классике" (впрочем, о покойниках либо хорошо... ну вы знаете), но в 70-80 годы прошлого века "Жигули" были автомобилем мечты, наголову превосходя всё, что выпускал тогда отечественный автопром. И во многом это произошло именно благодаря тому первому двигателю.

Самой главной его "фишкой" были широкие возможности модернизации, причем недорогими методами — долгие годы инженеры могли получать новые модификации, не изменяя основную константу, расстояние между центрами цилиндров (для всех "классических" моторов оно равно 95 мм) и играя, по сути, лишь с диаметром цилиндра и ходом поршня. Давайте взглянем на основные стадии развития бензинового (на основе ВАЗ-2101 были созданы и дизельные варианты, но они — тема отдельного рассказа) "копеечного" двигателя.

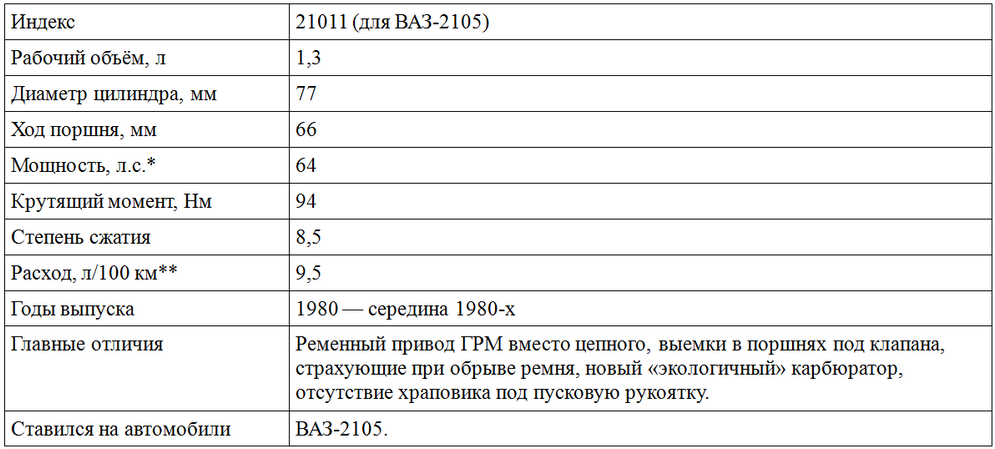

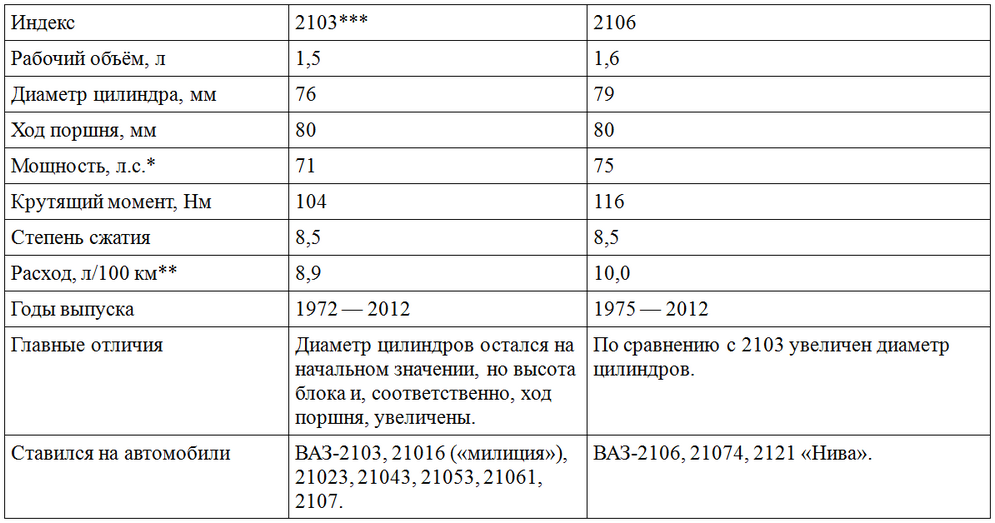

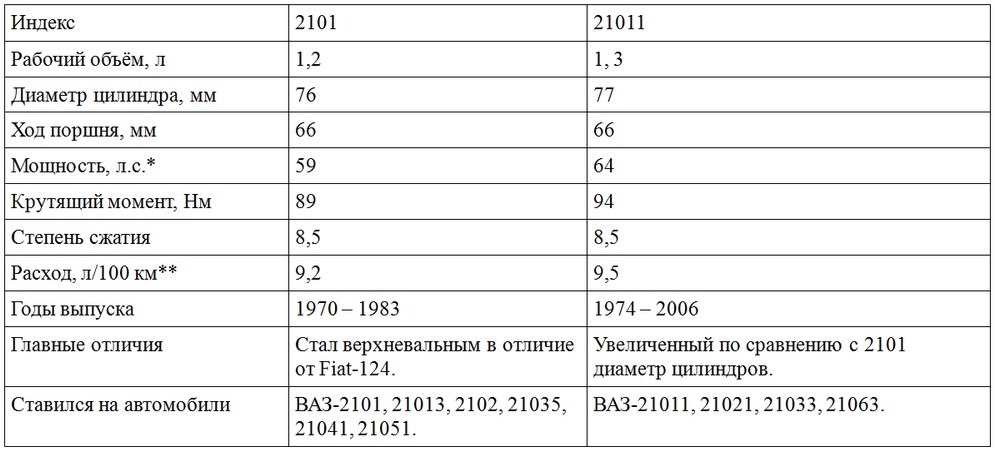

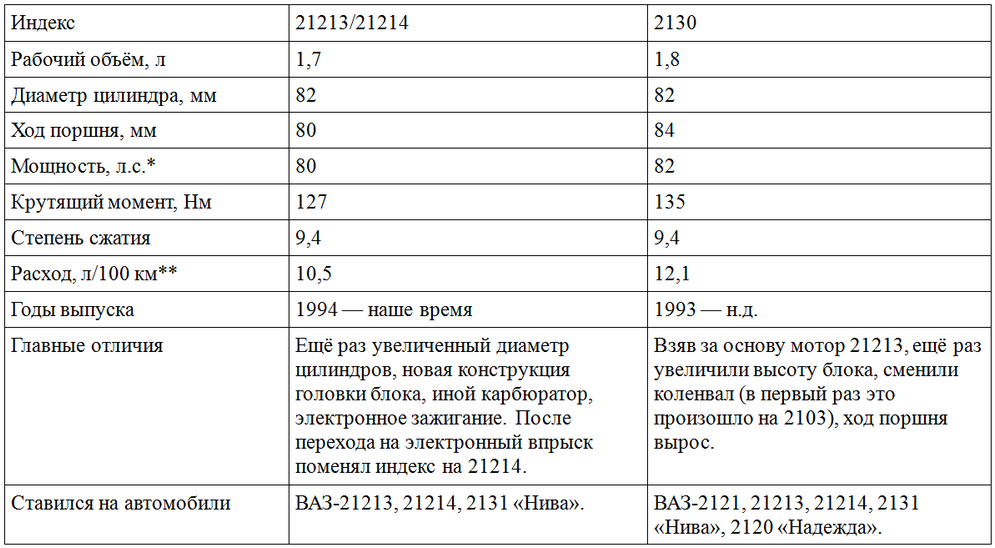

*Мощность, указанная в таблице, измерена по методу "брутто", то есть когда на двигатель, установленный на стенде, "навешаны" все вспомогательные агрегаты — генератор, водяной насос, глушитель, вентилятор. Помимо этого метода, ранее использовался метод "нетто" — замер мощности производится без вспомогательных агрегатов и измеренное таким образом значение может отличаться от "брутто" на 10-20%. Поэтому иногда имеет место расхождение, например, мощность мотора ВАЗ-2101 в некоторых источниках равняется 59 л.с., а в других 64 л.с., двигателя ВАЗ-2103 — 71 и 77 л.с. Более корректным (более реальным) следует считать первое из этих значений ("брутто"), именно такое и указано в таблице, второе же измерено по методу "нетто", по старому ГОСТу (в таблице не указано).

**Расход топлива указан по смешанному циклу, причем это усредненное значение, которое может немного отличаться в зависимости от модели автомобиля.

*** Этот и все последующие моторы рассчитаны на бензин с октановым числом не менее 91.




Битва за "конницу"

Мотор ВАЗ-2101 был действительно классным движком — возможности его совершенствования близки к бесконечности. Любому мастеру-двигателисту известно, что даже не тюнинг, а элементарная доработка при наличии растущих из правильного места рук позволяет получить с любого из описанных моторов порядка 100 л.с., абсолютно не теряя в ресурсе. Но вдумчивый тюнинг — это удел штучных экземпляров, построенных в гараже у дяди Васи, или мелкие серии "для спортсменов". А вот вазовских инженеров, делающих "народные" автомобили, реальная жизнь ставила в позу сугубо эротическую: условия массового производства, помноженные на плановую экономику...

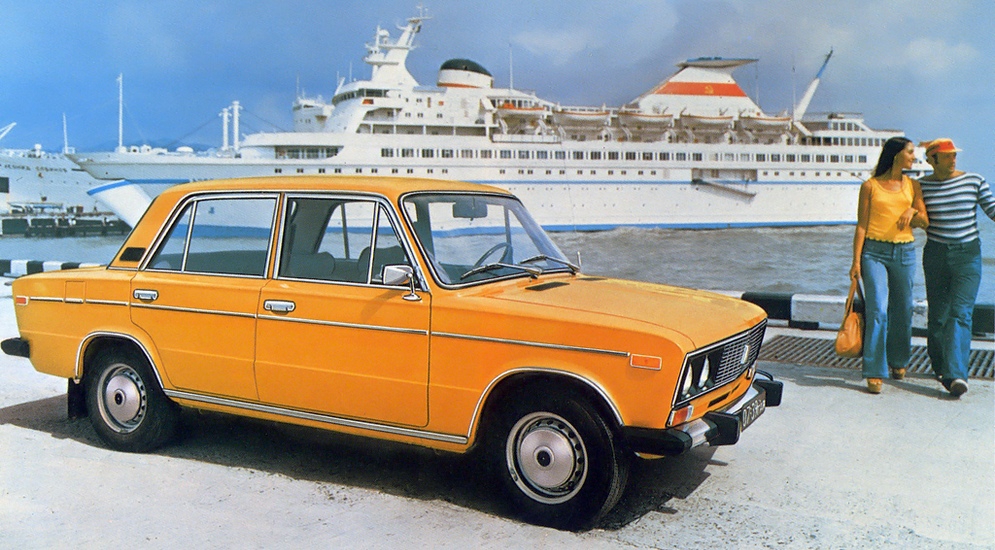

Со временем игры с диаметром цилиндра и ходом поршня стали заходить в тупик. Стараясь собрать более мощные моторы из одного и того же скудного конструктора для "люксовых" версий и внедорожников, инженеры пришли к целому комплексу проблем, которые приходилось решать: задиры цилиндров, температурные режимы на грани фола, возросший расход топлива... Один из ярких примеров — мотор 2106: впускной тракт и диаметр клапанов "исходного материала" были явно рассчитаны на меньший рабочий объем, чем 1.6 литра (практический максимум — 1.5 литра, полученные на предыдущем, очень удачном моторе 2103), и поэтому проектного показателя мощности в 80 л.с. достичь так и не удалось.





"Классические" моторы ВАЗ сейчас

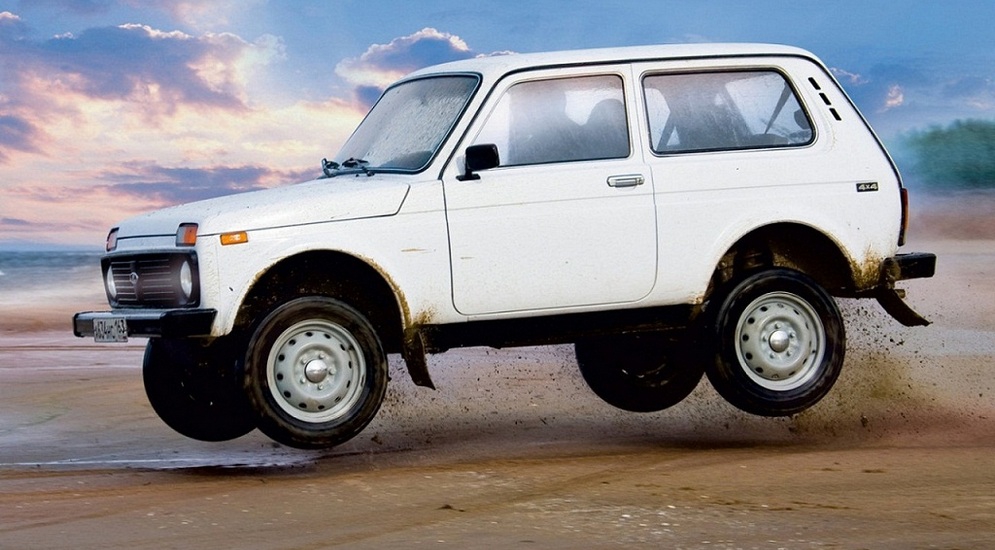

Тем не менее некоторые из "классических" двигателей АвтоВАЗа оказались весьма живучими, как, собственно, и сама "классика". Они обзавелись в конце 1990-х электронным впрыском (сначала центральным, а потом и распределенным), вписались в эконормы и продолжали ставиться на заднеприводники и "Нивы"... Рекордсменом-долгожителем, как мы знаем, оказался мотор 21214 — в 2014 году этот прямой потомок созданного в 1970 году двигателя всё еще ставится на внедорожники Lada 4x4 и Chevrolet Niva...





Но на самом деле то, что мы видим сейчас, — тупиковая ветвь эволюции, кроме которой у этих моторов ничего нет и уже не будет. А ведь могло бы быть! Об этом мало кто знает, но мы по традиции под занавес нашего рассказа подготовили для читателей одну интересную историю.

Сверхсекретный "триста двадцать первый"

В конце 1980-х годов группа вазовских инженеров-двигателистов отправилась в Димитровград, где имелся самый совершенный на тот момент моторный стенд, чтобы провести испытания в рамках техзадания на новый двигатель для АЗЛК — в СССР практиковалась такая "миграция технологий". К этому моменту был собран и испытан двигатель с заводским индексом 320 — созданный на "классическом" блоке, но с рядом прогрессивных решений, учитывающих все достоинства и недостатки исходной "итальянской идеологии". Развитием этого проекта и стал агрегат, который везли испытывать в Димитровград, — атмосферный бензиновый 8-клапанный двигатель с индексом 321, в частности, он имел блок цилиндров с оригинальной геометрией, повышенной жесткостью и температурной стойкостью. Рабочий объем — 1.8 л.





При всей своей новизне мотор отлично интегрировался в производство — затраты на адаптацию его к действующим техпроцессам были столь незначительны, что вазовцы уже мечтали оставить его себе, а не отдавать на АЗЛК... Но самое главное было в том, что на стенде двигатель завелся "с пол-оборота" и сразу же выдал проектные показатели — 92 л.с. (67 кВт) при 5 800 об/мин и 147 Нм при 3 800 об/мин. А теперь сравните эти цифры с данными из таблице. Представляете, какими бы могли быть "Жигули" и "Нивы" с таким базовым мотором? Сколько удалось бы получить при его модернизации, включавшей, кстати, и 16-клапанные варианты? Какие спортивные и гоночные версии этого двигателя можно было бы создать?





В 1988 году этот двигатель с индексом 321 прошел весь комплекс испытаний, был признан лучшим среди всех подобных проектов. Документацию передали на АЗЛК. А дальше... Мотор был воспроизведен в количестве 10 экземпляров. Часть досталась вазовским спортсменам. Один из двигателей, по слухам, угодил на ИжАвто и до сих пор используется на автомобиле "Иж" одним из руководителей завода... Говорят, что внедрению "триста двадцать первого" в серию помешали политические игры, без которых в автопроме, даже в советском (если не сказать особенно в советском) никогда не обходилось. И это лишь один из многочисленных фактов, которых в истории отечественного автомобиля предостаточно. Фактов любопытных, хотя и весьма печальных.

Технические данные в таблице: по материалам uacar.net, wikimotors.ru и собственной информации.


титульное фото 1.jpg
